Klämmätarens arbetsprincip och försiktighetsåtgärder
Hur en klämmätare fungerar

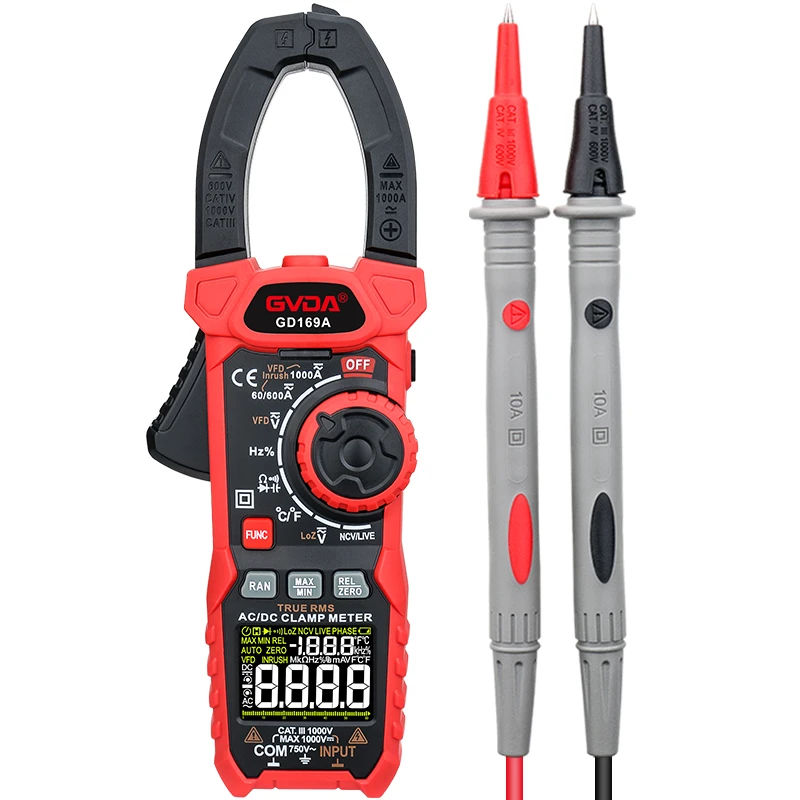

En klämmätare är ett instrument som integrerar en strömtransformator och en amperemeter, och dess arbetsprincip är densamma som en strömtransformator för att mäta ström. Tångmätaren består av en strömtransformator och en amperemeter. Dra åt skiftnyckeln för att öppna järnkärnan på strömtransformatorn; tråden genom vilken den uppmätta strömmen går kan passera genom öppningen på järnkärnan utan att skäras av, och järnkärnan stängs när skiftnyckeln släpps. Kretstråden som testas som passerar genom järnkärnan blir strömtransformatorns primära spole, där strömmen induceras i sekundärspolen av den passerande strömmen. På detta sätt kommer amperemetern som är ansluten till sekundärspolen att ha en indikation på att ----- mäter strömmen på linjen som testas.
Tångmätaren kan ändras till olika intervall med hjälp av vippbrytaren. Drift under spänning är dock inte tillåten vid växling. Noggrannheten hos klämmätaren är i allmänhet inte hög, vanligtvis 2,5 till 5 grader. För enkelhetens skull är instrumentet även utrustat med omkopplare med olika intervall för att mäta olika nivåer av ström och mätning av spänning.
Tångmätaren användes ursprungligen för att mäta växelström, och nu har multimetern alla sina funktioner. Den kan mäta AC- och DC-spänning, ström, kapacitans, diod, triod, resistans, temperatur, frekvens, etc.
Hur man använder klämmätaren
(1) Mekanisk nolljustering krävs före mätning
(2) Välj lämpligt område, välj först det stora området, välj sedan det lilla området eller titta på namnskyltens värde för uppskattning.
(3) Använd minimiavståndsmätningen, när avläsningen inte är signifikant kan du spola linjen som testas några gånger, antalet varv baseras på antalet varv i mitten av käken, och sedan avläsningen { {1}} indikerat värde × område / full avvikelse × antal varv
(4) Efter att mätningen är klar bör överföringsomkopplaren ställas in på det maximala området.
(5) Vid mätning bör tråden som ska mätas vara i mitten av käftarna, och käftarna ska vara tätt stängda för att minska fel.
Försiktighetsåtgärder för klämmätare
(1) Spänningen för kretsen som testas bör vara lägre än märkspänningen för klämmätaren.
(2) När du mäter strömmen i högspänningsledningen, använd isolerande handskar, bär isolerande skor och stå på den isolerande dynan.
(3) Käftarna måste vara tätt stängda och räckvidden kan inte ändras när den är elektrifierad
Användning och försiktighetsåtgärder för att använda en elektriker för att mäta klämmätaren
Clamp-on amperemetrar är indelade i två typer: högspänning och lågspänning, och används för att direkt mäta strömmen i ledningen utan avbrott. Dess användning är som följer:
(1) När du använder en högspänningsmätare, var uppmärksam på spänningsnivån på amperemetern av klämtyp, och det är strängt förbjudet att använda en lågspänningsmätare för att mäta högspänningsström. spänningsslinga. Vid mätning med en högspänningstångsmätare bör den manövreras av två personer. Arbetslös personal bör också fylla i ett andra arbetsblad. Bär isoleringshandskar när du mäter, stå på isoleringsplattan och rör inte vid annan utrustning för att förhindra kortslutning eller jordning.
(2) Vid observation av klockans tid bör särskild uppmärksamhet ägnas åt att upprätthålla ett säkert avstånd mellan huvudet och den strömförande delen. Avståndet mellan någon del av människokroppen och den laddade kroppen bör inte vara mindre än klämmätarens fulla längd.
(3) Vid mätning på högspänningskretsar är det förbjudet att ansluta en amperemeter av klämtyp till en annan mätare för mätning. Vid mätning av strömmen för varje fas av högspänningskabeln bör avståndet mellan kabelhuvudena vara mer än 300 mm, och isoleringen bör vara bra.
(4) Vid mätning av strömmen för lågspänningssäkringar eller lågspänningsskenor anordnade horisontellt, bör säkringarna eller samlingsskenorna för varje fas skyddas och isoleras med isoleringsmaterial före mätning för att undvika kortslutning mellan faserna.
(5) Det är strängt förbjudet att mäta när en fas av kabeln är jordad. Förhindra jordexplosion på grund av kabelhuvudets låga isoleringsnivå, vilket äventyrar personlig säkerhet.
(6) När mätningen av amperemetern av klämtyp är klar, dra omkopplaren till det maximala området för att undvika oavsiktlig överström vid nästa användning; och bör förvaras i ett torrt rum
