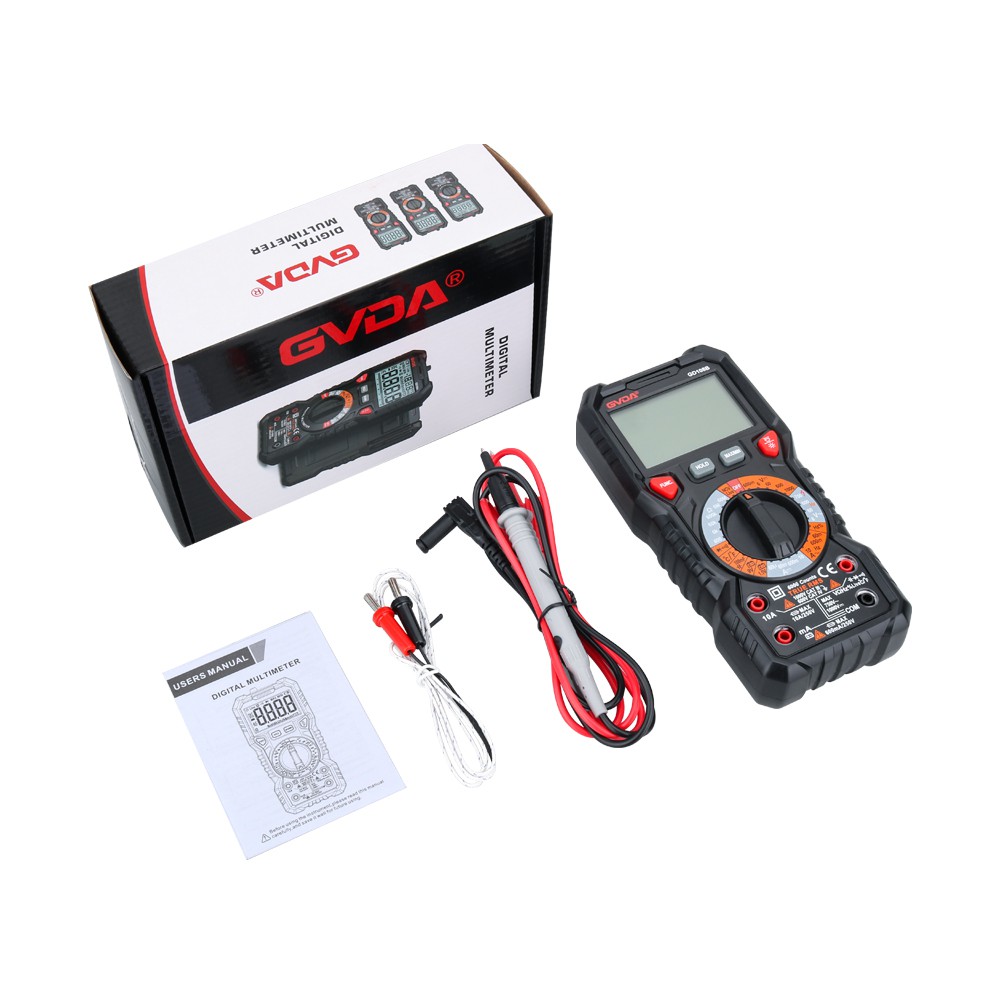

Kom och observera hur man använder den bärbara digitala multimetern.
1. Spänningsmätning
1. Mätning av DC-spänning, såsom batteri, Walkman-strömförsörjning etc. Sätt först in den svarta testkabeln i "com"-hålet och den röda testkabeln i "VΩ". Välj ratten till ett område som är större än det uppskattade värdet (observera: värdena på ratten är det maximala området, "V-" indikerar DC-spänningsområdet, "V-" indikerar AC-spänningsområdet och "A" är strömintervall), och anslut sedan testkablarna till strömförsörjningen eller båda ändarna av batteriet; hålla kontakten stabil. Värdet kan läsas direkt från displayen, om det visas som "1.", betyder det att mätområdet är för litet, då är det nödvändigt att öka mätområdet innan man mäter industriella elektriska apparater. Om "-" visas på den vänstra sidan av värdet betyder det att polariteten på testkabeln är motsatt den för den faktiska strömförsörjningen. Vid denna tidpunkt är den röda testkabeln ansluten till minuspolen.
2. Mätning av AC-spänning. Testledningsuttaget är detsamma som mätningen av DC-spänning, men vredet ska vridas till önskat område vid AC-växeln "V~". Det är ingen skillnad mellan positiv och negativ växelspänning, och mätmetoden är densamma som tidigare. Oavsett mätning av AC- eller DC-spänning, var uppmärksam på personlig säkerhet och rör inte vid metalldelen av testsladden med händerna.
2. Strömmätning
1. Mätning av likström. Sätt först in den svarta testkabeln i "COM"-hålet. Om du mäter en ström som är större än 200mA, sätt in den röda testkabeln i "10A"-uttaget och vrid ratten till DC "10A"; om du mäter en ström som är mindre än 200mA, sätt in den röda testkabeln i "200mA"-uttaget och vrid ratten till ett lämpligt område inom DC 200mA. När du har justerat är det dags att mäta. Sätt in den vikbara digitala multimetern i kretsen, håll den stabil och du kan läsa. Om det visas som "1.", bör intervallet ökas; om "-" visas på vänster sida av värdet betyder det att strömmen flyter från den svarta testledningen in i den vikbara digitala multimetern.
Mätningen av växelström. Mätmetoden är densamma som 1, men växeln bör ställas in på AC-växeln. Efter att den aktuella mätningen är klar ska den röda pennan sättas tillbaka i "VΩ"-hålet. Om du glömmer detta steg och direkt mäter spänningen, haha! Din klocka eller strömförsörjning kommer att "gå upp i himlen i en skur av rök" - skrotas!
3. Motståndsmätning
Sätt i testkablarna i "COM"- och "VΩ"-hålen, vrid vredet till önskat område i "Ω" och anslut testkablarna till metalldelarna i båda ändarna av motståndet. Under mätningen kan du röra motståndet med händerna, men använd inte händerna samtidigt. Kontakta båda ändarna av motståndet, vilket kommer att påverka mätnoggrannheten - människokroppen är en ledare med högt motstånd men ändlig storlek. När du läser, håll testkabeln och motståndet i god kontakt; var uppmärksam på enheten: enheten är "Ω" i "200"-intervallet, "KΩ" i "2K" till "200K"-intervallet, och enheten ovanför "2M" är "MΩ".
4. Diodmätning
Vikbar digital Den fällbara digitala multimetern kan mäta lysdioder, likriktardioder... Vid mätning är testledningarnas position densamma som för spänningsmätning, vrid ratten till ""-läget; anslut den röda testkabeln till den positiva polen på dioden och den svarta testledningen till den negativa polen, då kommer dioden att visas framåtriktat spänningsfall. Spänningsfallet för Schottky-dioden är cirka 0.2V, det för vanliga kisellikriktare (1N4000, 1N5400-serien, etc.) är cirka 0,7V, och det för ljusemitterande dioder är ungefär 1.8-2.3V. Byt ut testkablarna, om displayen visar "1.", är det normalt, eftersom diodens omvända motstånd är mycket stort, annars har röret gått sönder.
5. Mätning av triod
Insättningen av testkablarna är densamma som ovan; principen är densamma som för en diod. Antag att stift A är basen först, anslut stiftet med en svart penna och rör vid de andra två stiften med den röda pennan; om de två avläsningarna är ungefär 0.7V, anslut sedan stiftet med en röd penna, svart. Pennan vidrör de andra två stiften, om båda visar "1", så är A-stiftet basen, annars behöver den ska mätas om, och detta rör är ett PNP-rör. Så hur ska man bedöma samlaren och sändaren? Den digitala mätaren kan inte bedömas av pekarens svängning som pekaren, så vad ska jag göra? Vi kan använda "hFE"-växeln för att bedöma: växla först växeln till "hFE"-växeln, och du kan se att det finns en rad små domkrafter bredvid växeln, som är uppdelade i PNP- och NPN-rörmått. Rörtypen har bedömts tidigare, för in basen i "b"-hålet på motsvarande rörtyp, och för in de andra två benen i "c"- respektive "e"-hålen. Vid denna tidpunkt kan värdet avläsas, det vill säga
värde; fixera basen igen och byt ut de andra två stiften; jämför de två avläsningarna, och stiftets position med den större avläsningen motsvarar ytan "c" och "e".
