Kläm ammeterns sammansättning och struktur
När det gäller kompositionen och strukturen hos klämtypen ammeter består klämtypen ammeter av en strömtransformator och en ammeter. Transformatorns järnkärna är gjord till en rörlig öppning och är fastklämd. Den rörliga delen är ansluten till handtaget 6 och käken är stängd. Det finns ett alternerande magnetiskt flöde som passerar genom järnkärnan.
Kläm ammeterns sammansättning och struktur

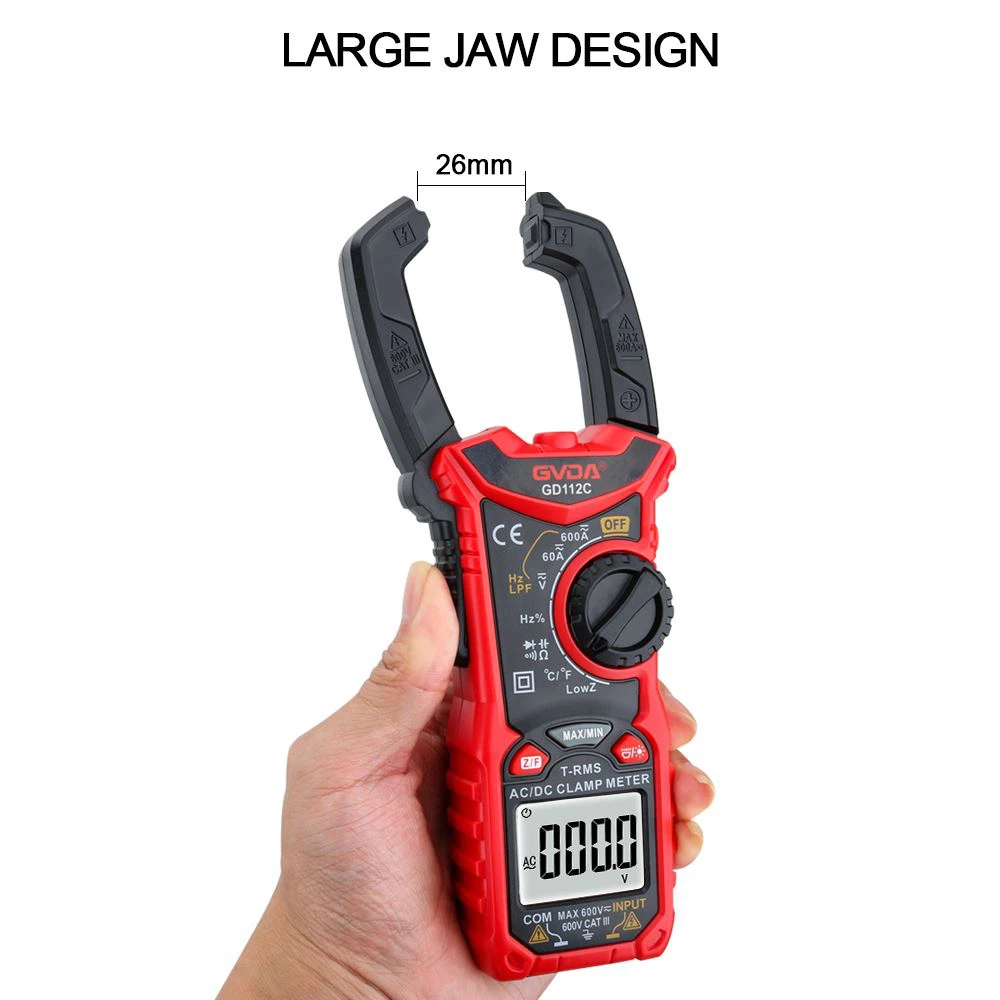

En klämmemeter består av en strömtransformator och en ammeter.
Som framgår av figuren görs transformatorns järnkärna till en rörlig öppning och är i form av en klämma, och den rörliga delen är ansluten till handtaget 6 .
När handtaget är tätt hållet öppnas den nuvarande transformatorns järnkärna (visas av den prickade linjen i figuren), och den testade strömbärande tråden 4 kan placeras i käftarna och den strömbärande tråden blir den primära lindningsspolen i strömtransformatorn.
Klämmmeterns struktur
När käftarna är stängda passerar ett alternerande magnetiskt flöde genom järnkärnan i strömtransformatorn, och en inducerad ström genereras i transformatorns sekundära lindning 5. Från: Electrician World
Ammetern är ansluten till båda ändarna av den sekundära lindningen, strömmen som indikeras av pekaren är proportionell mot arbetsströmmen hos den klämda strömbärande tråden och det uppmätta strömvärdet kan läsas direkt från urtavlan.
