Skillnader i strukturella egenskaper mellan multimeter av pekartyp och digital multimeter
När det gäller de strukturella egenskaperna hos en multimeter av pekartyp och en digital multimeter, den strukturella sammansättningen av en multimeter av pekartyp, vad som ofta används av en multimeter av pekartyp, den strukturella sammansättningen och egenskaperna hos en digital multimeter, vanliga digitala multimetermodeller, etc.
1, de strukturella egenskaperna hos en multimeter av pekare
En multimeter av pekare är en multimeter som använder pekare för att indikera mätvärden. Det är en analog displaymultimeter som kan användas för att mäta resistans, DC-spänning, AC-spänning, DC-ström, transistorförstärkning och decibelvärden.
1. Den strukturella sammansättningen av en pekarmultimeter
Den består vanligtvis av ett mätarhuvud, urtavla, hölje, penna, överföringsomkopplare, justeringskomponenter, batteri, likriktare och motstånd. Den magnetoelektriska mikroampere DC-amperemetern med hög intern resistans och känslighet används vanligtvis som mätarhuvud. Det är huvudkomponenten i multimetern och består av pekare, magnetkretssystem, avböjningssystem och urtavla; Urtavlan är tryckt med olika symboler, skala R och numeriska värden.
Innan du använder en multimeter är det nödvändigt att korrekt förstå betydelsen av olika symboler och bokstäver på ratten och läsmetoden för varje skala.
Omvandlaren används för att välja geodetiska objekt och område. De flesta multimetrar har bara en omvandlare, medan multimetern av 500-typ använder två omvandlare för att välja testobjekt och intervall.
Använd den "-" #-formade mekaniska justeringskomponenten i mitten av mätaren för att justera pekarens position när den står stilla (dvs. pekaren ska vara vid "0" på vänster sida av ratten när den är stationär). Nolljusteringsratten används endast vid mätning av mätarens motstånd.
Multimetern har två sonder, en är en svart sond, som är ansluten till multimeterns "ena" änduttag (när den är i motståndsområdet är den ansluten till batteriets positiva pol inuti mätaren); Den andra är en röd sond, som är ansluten till "plus"-änden av multimetern och sticks in i hålet (när den är i motståndsområdet är den ansluten till den negativa elektroden på eltanken inuti mätaren, 2500V-spänningsterminalen och 5A-strömuttaget).
2. Vanligt använda multimeter av pekartyp
Den ofta använda multimetern av pekartyp inkluderar MF-LO-typ, MF-30-typ och MF-35-typ. Det finns olika typer, inklusive MF-47, MF-50 och 500.
2, de strukturella egenskaperna hos digitala multimetrar

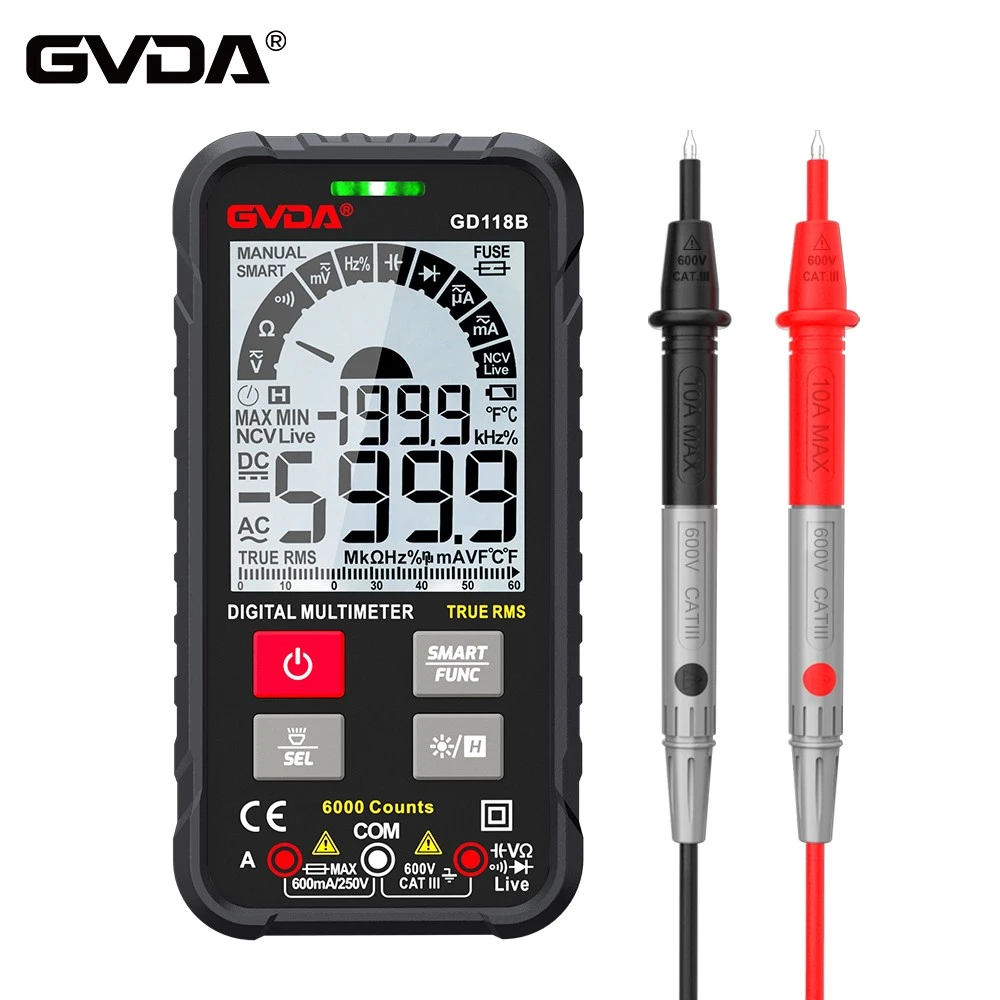

Den digitala multimetern använder en digital display med flytande kristaller (LCD eller LED),
En multimeter som används för att indikera uppmätta värden har fördelarna med intuitiv display och hög noggrannhet.
1. Den strukturella sammansättningen av en digital multimeter. Från: Elektriker Tianxia
Den består vanligtvis av en bildskärm, bildskärmsdrivkrets, dubbla integrerade analog-till-digital (A/D)-omvandlare, AC-DC-omvandlingskrets, omvandlare, penna, uttag, strömbrytare, olika testkretsar och skyddskretsar.
Displayen använder i allmänhet LCD, bärbar digital multimeter använder mestadels en tre och en halv siffrig LCD-skärm, och en digital multimeter för stationär dator använder mest en fem och en halv siffrig LCD-skärm.
Displaydrivkretsen och den dubbla integrerade A/D-omvandlaren använder vanligtvis dedikerade integrerade kretsar, som omvandlar de analoga signalerna som skickas av varje testkrets till digitala signaler och direkt driver LCD-skärmen för att visa de uppmätta värdena.
