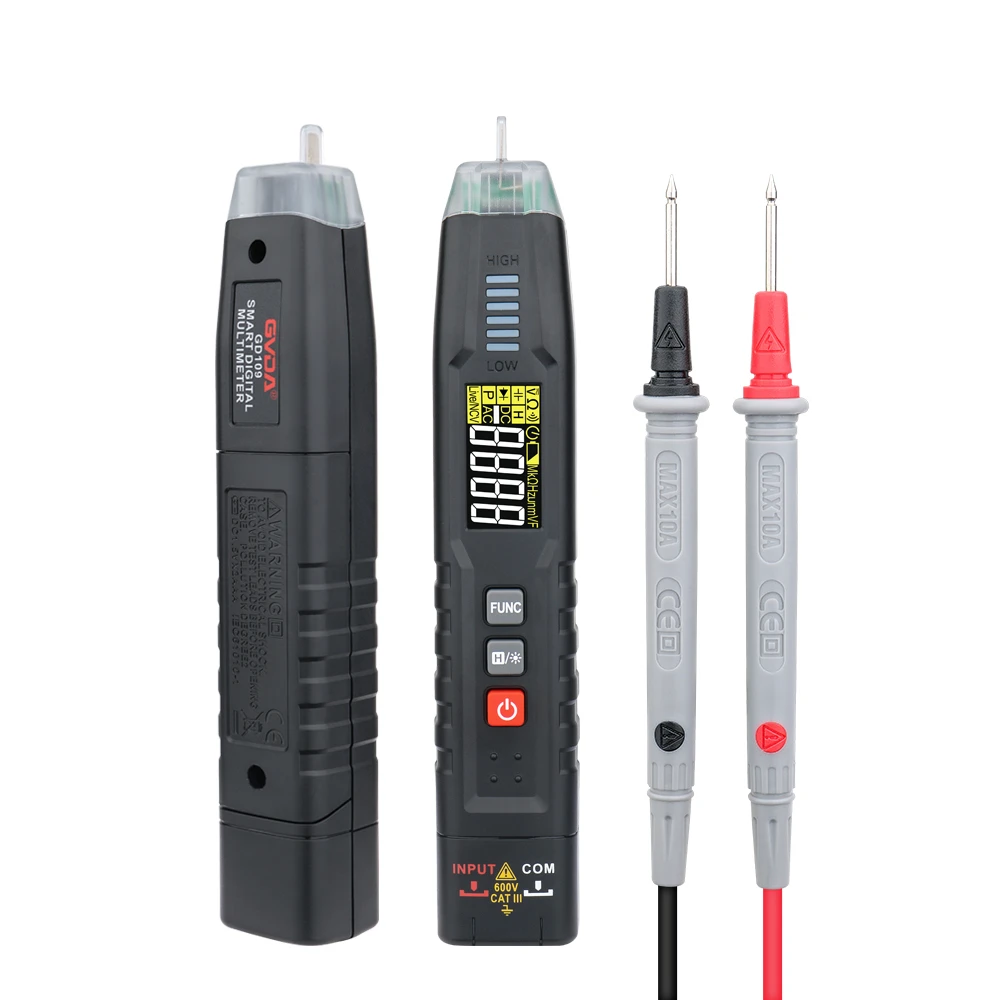

Hur man använder en multimeter för att mäta kortslutning, öppen krets, kortslutning
Använd ohm x1 kugghjul, mät de två ändarna av kretsen. Om motståndsvärdet är nära noll är det en kortslutning. Om det finns ett visst motståndsvärde (beroende på belastningen i kretsen) är det inte en kortslutning. När spänningen är konstant, ju mindre resistansvärde, desto större ström flyter genom kretsen. Mät de två ändarna av kretsen med intervallet 1k eller 10k ohm. Om motståndet är oändligt är det en öppen krets
Grundprincipen för en multimeter är att använda en känslig magnetoelektrisk DC-amperemeter (mikroamperemeter) som mätarhuvud.
När en liten ström passerar genom mätaren kommer det att finnas en strömindikering. Men mätarhuvudet kan inte passera höga strömmar, så det är nödvändigt att shunta eller minska spänningen genom att koppla några motstånd parallellt eller i serie på mätarhuvudet, för att mäta ström, spänning och resistans i kretsen.
Mätprocessen för en digital multimeter omvandlas till en DC-spänningssignal av en omvandlingskrets, och sedan omvandlas den analoga spänningssignalen till en digital signal av en analog-till-digital (A/D)-omvandlare. Därefter räknas det av en elektronisk räknare, och slutligen visas mätresultatet direkt på bildskärmen i digital form.
Funktionen att mäta spänning, ström och resistans med en multimeter uppnås genom omvandlingskretsen, medan mätningen av ström och resistans baseras på spänningsmätning. Med andra ord är en digital multimeter en förlängning av en digital DC voltmeter.
Den digitala DC-voltmeterns A/D-omvandlare omvandlar den kontinuerligt föränderliga analoga spänningen till ett digitalt värde, som sedan räknas av en elektronisk räknare för att erhålla mätresultatet. Avkodningsdisplaykretsen visar sedan mätresultatet. Den logiska styrkretsen koordinerar funktionen hos styrkretsen och fullbordar hela mätprocessen i sekvens under inverkan av klockan.
princip:
1. Avläsningsnoggrannheten för pekarmätare är dålig, men processen med pekaroscillation är relativt intuitiv, och amplituden på dess oscillationshastighet kan ibland objektivt återspegla storleken på det uppmätta objektet (såsom det lätta jitter på TV-databussen ( SDL) vid överföring av data); Avläsningen på den digitala mätaren är intuitiv, men processen med numeriska förändringar verkar kaotisk och svår att observera.
2. Det finns vanligtvis två batterier inuti en visarmätare, en med en lågspänning på 1,5V och den andra med en högspänning på 9V eller 15V. Den svarta sonden är den positiva terminalen i förhållande till den röda sonden. Ett 6V eller 9V batteri används vanligtvis för digitala klockor. I resistansområdet är utgångsströmmen från visarmätaren mycket större än den för den digitala mätaren. Användning av R × 1 Ω-området kan få högtalaren att göra ett högt "klick"-ljud, och användning av R × 10k Ω-området kan till och med lysa upp den lysande dioden (LED).
3. I spänningsområdet är det interna motståndet hos pekarens mätare relativt litet jämfört med den digitala mätaren, och mätnoggrannheten är relativt dålig. I vissa högspänningsmikroströmssituationer är det till och med omöjligt att mäta exakt eftersom dess inre resistans kan påverka den testade kretsen (till exempel när man mäter accelerationsspänningen hos ett TV-katodstrålerör kan det uppmätta värdet vara mycket lägre än det faktiska värde). Det interna motståndet i spänningsområdet för en digital mätare är mycket högt, åtminstone i megaohmområdet, och har liten inverkan på den testade kretsen. Den extremt höga utgångsimpedansen gör den dock mottaglig för påverkan av inducerad spänning, och data som mäts i vissa situationer med stark elektromagnetisk störning kan vara falsk.
