N-kanalen har inhemska 3D01, 4D01, Nissan 3SK-serien. Bestämning av G-pol (gate): använd multimeterns diodfil. Om spänningsfallet framåt och bakåt mellan ett stift och de andra två stiften är större än 2V, kommer det att visa "1", och detta stift är grinden G. Byt sedan ut testledningarna för att mäta de återstående två foten. Under den tid då tryckfallet är litet ansluts den svarta testkabeln till D-polen (drain), och den röda testkabeln ansluten till S-polen (källa).
Spänningsblock:
Vid testning eller tillverkning kan den användas för att mäta spänningen för varje stift på enheten och jämföra den med den normala spänningen för att avgöra om den är skadad. Den kan också användas för att detektera spänningsregulatorvärdet för Zener-dioden med ett litet spänningsregulatorvärde. Principen är som följer: R är 1K, och spänningen på strömförsörjningsterminalen beror på det nominella spänningsregulatorvärdet för Zener-dioden, som i allmänhet är större än den nominella spänningen. Över 3V, men inte mer än 15V. Använd sedan en multimeter för att detektera spänningsvärdet i båda ändarna av D-röret, detta värde är det faktiska spänningsregleringsvärdet för D-röret.
nuvarande block
Anslut mätaren i serie till kretsen för att mäta och övervaka strömmen. Om strömmen avviker långt från normalvärdet (baserat på erfarenhet eller de ursprungliga normala parametrarna) kan kretsen justeras eller repareras vid behov. Du kan också mäta batteriets kortslutningsström genom att använda mätarens 20A-intervall, det vill säga ansluta de två testkablarna direkt till båda ändarna av batteriet. Kom ihåg att tiden aldrig får överstiga 1 sekund! Obs: Denna metod är endast lämplig för torrbatterier, AA-batterier, AA-batterier och AA-batterier. Nybörjare bör vägledas av personal som är insatta i underhåll och får inte manövreras på egen hand! Batteriets prestanda kan bedömas utifrån kortslutningsströmmen. Om det gäller ett fulladdat batteri av samma typ, desto större kortslutningsström, desto bättre.
elektrisk blockering;
En av metoderna som kan användas för att bedöma kvaliteten på motstånd, dioder och trioder. När det faktiska resistansvärdet för motståndet avviker för mycket från det nominella värdet kommer det att skadas. För två eller tre dioder, om resistansen mellan två stift inte är särskilt stor (några hundra K eller mer), kan det anses att prestandan är försämrad eller har brutits ner och skadats. Observera att denna transistor inte är bandhindrad. Denna metod kan också användas för det integrerade blocket. Det bör noteras att mätningen av det integrerade blocket endast kan jämföras med de normala parametrarna.
4. Testpennorna på vanliga multimetrar har ett stort motståndsvärde. Intresserade entusiaster kan göra ett par testpennor själva; metod: förbered en högkvalitativ högtalartråd eller flerkärnig koppartråd på cirka en meter, och ett par klämmor med isolerande hylsor (röd svart), ett par bananpluggar (röda och svarta) för högtalarledningar; ena änden av tråden svetsas fast på klämman, och den andra änden är ansluten till bananpluggen i enlighet därmed; ett par utmärkta testledningar görs.
Kapacitanstest
Innan du ansluter kondensatorn som testas, observera att det tar tid att nollställa varje gång intervallet ändras, och närvaron av driftavläsningar kommer inte att påverka testnoggrannheten.
⒈Ställ funktionsomkopplaren på kapacitansområdet C(F)
⒉ Sätt in kondensatorn i kondensatorns testsäte
Lägga märke till:
⒈ Instrumentet självt har ställt in skydd för kondensatorblocket, så det är inte nödvändigt att ta hänsyn till polaritet och kondensatorladdning och urladdning under kondensatortestprocessen.
⒉ Vid kapacitansmätning, sätt in kondensatorn i det speciella kapacitanstestsätet.
3. Det tar en viss tid att stabilisera avläsningen vid mätning av stor kapacitans.
⒋ Enhetskonvertering av kondensator: 1μF=106pFlμF=103nF
Kontinuitetstest

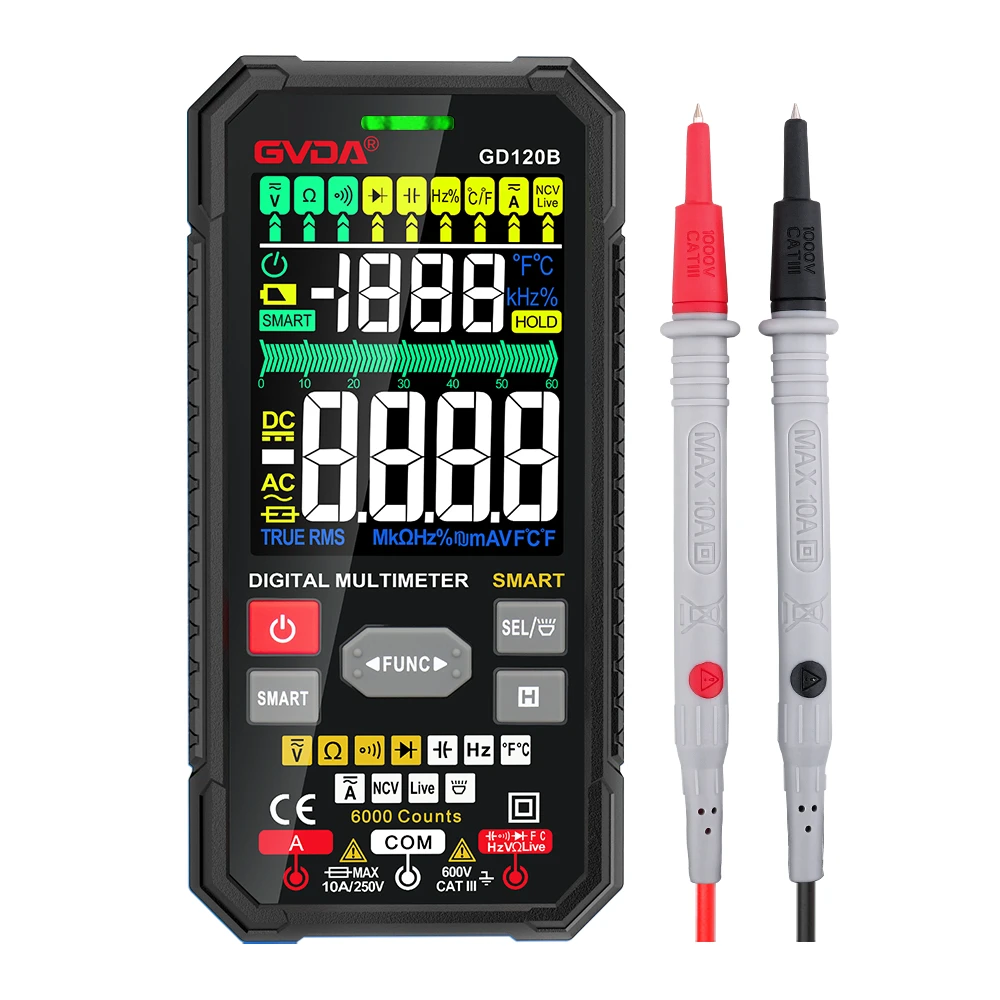

⒈Sätt i den svarta testsladden i COM-uttaget och den röda testkabeln i V/Ω-uttaget (polariteten på den röda testkabeln är " plus "), ställ funktionsomkopplaren till "vad"-blocket och anslut testsladden till dioden som ska testas är avläsningen att dioden är positiv Ungefärligt värde på tryckfallet.
⒉ Anslut testkablarna till båda ändarna av ledningen som ska testas. Om motståndet mellan de två ändarna är lägre än cirka 70Ω, kommer den inbyggda summern att ljuda.
