Mätning av bra och dåliga kondensatorer och deras läckström med en digital multimeter
Kondensatorer har generellt tre typer av fel: haveriskador, läckström och värdeförändring. Vill du bedöma maskinutrustningen över kapacitansen av bra och dåliga, med en digital multimeter mätning kan bedöma dess bra och dåliga. Följande elektriker introducerar metoden för att mäta kapacitans och läckström med digital multimeter.
1, enligt kapacitansen för att bestämma kapacitansen för bra och dåliga

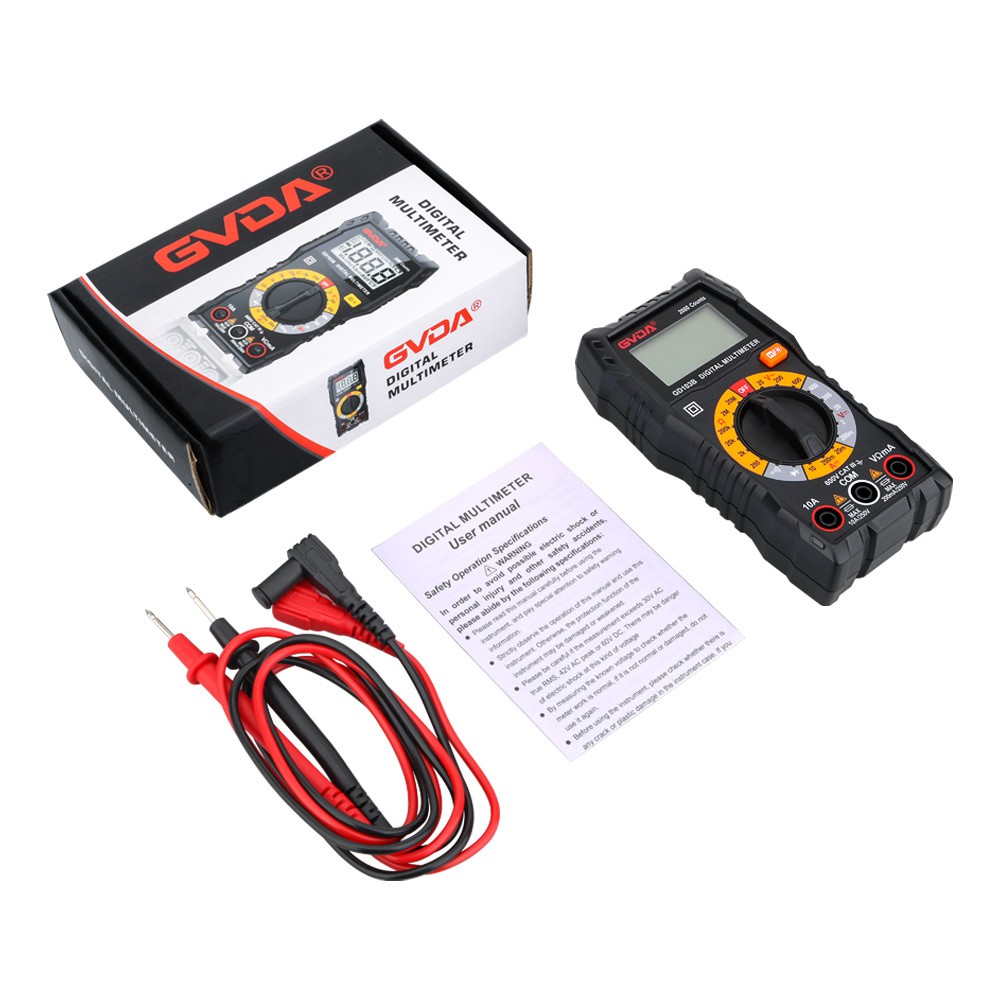

Mät kapacitansen med en digital multimeter.
Nu är många digitala multimeter med kapacitans fil, kan direkt mäta kapaciteten, vill bedöma en kondensator bra eller dålig, direkt med en digital multimeter kapacitans fil för att mäta dess kapacitet att veta kapacitansen av bra eller dåligt. Mätning, som visas i figuren ovan kommer att vara multimeterns intervallomkopplare till lämplig kapacitansväxel (för automatisk räckviddsväxling behöver multimetern inte välja växel), med de röda och svarta pennorna var i kontakt med kapacitansen för de två stiften (för elektrolytiska kondensatorer tar mätningen inte hänsyn till stiftens polaritet), multimetern visar avläsningarna som är kapacitansen. Om den uppmätta kapaciteten är mycket nära sitt nominella värde är kondensatorn bra. Omvänt, om avläsningen avviker avsevärt från det nominella värdet, är kondensatorn problematisk.
Om den uppmätta kapacitansen är betydligt mindre än det nominella värdet är kondensatorn dålig. Allmänna elektrolytiska kondensatorer placerade under lång tid, kommer den interna elektrolyttorkningen att leda till att dess kapacitet blir mycket liten, denna kondensator är i allmänhet inte lämplig för användning. Om den faktiska mätningen av en kondensator, visar multimeterdisplayen "1", det vill säga overflow, denna gång kan du använda multimeterresistansfilen för att mäta resistansvärdet, om det visade motståndsvärdet är mycket litet, vilket indikerar att kondensatorn har skadats av haveri. Om den uppmätta kapaciteten hos en kondensator är mycket större än det nominella värdet har kondensatorn en stor läckström, i allmänhet bör denna kondensator inte användas.
2, kapacitans läckström mätning
Mätmetod för kondensatorläckström.
För elektrolytiska kondensatorer placerade under lång tid kommer vissa isoleringsegenskaper att reduceras, så att läckströmmen blir stor, sådan läckström av kondensatorer om kapacitansfilen med kapacitansmätningar av dess kapacitet, kommer displaykapaciteten att vara större, vid denna tidpunkt , kan vi mäta kapacitansen för läckströmmen, för att ytterligare avgöra om den är tillgänglig.
Mätning av läckström, den uppmätta kapacitansserien till en DC amperemeter (kan mätas med en digital multimeter 20mA fil), och sedan ansluten till en 5V DC strömkälla, först visar amperemetern att strömmen är större , och minskas sedan gradvis tills det tenderar att 0. Om man antar att kapacitansen är full av elektricitet visar amperemetern att strömmen inte är 0, vilket indikerar att kapacitansen läcker, och strömmen som multimetern visar vid denna tidpunkt är kondensatorns läckström.
