Principklassificering och tillämpning av handhållen laseravståndsmätare
en introduktion

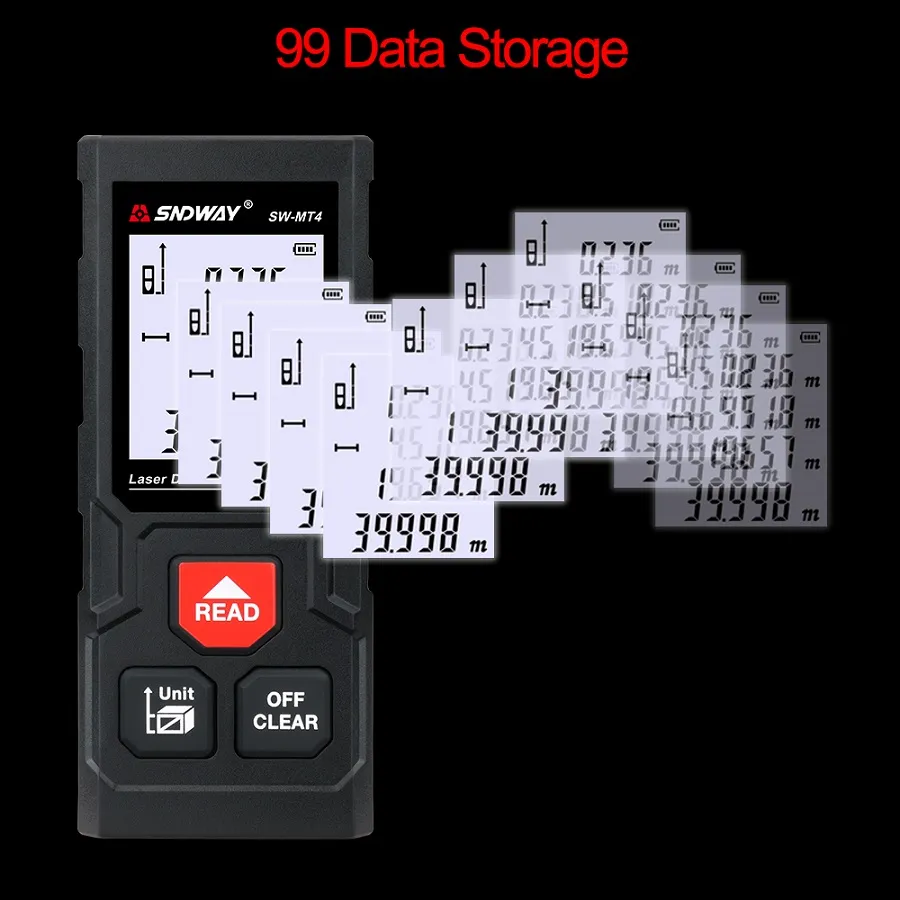

Laseravståndsmätaren är ett instrument som använder laser för att exakt mäta målets avstånd. När laseravståndsmätaren fungerar sänder den ut en mycket tunn laserstråle till målet, och det fotoelektriska elementet tar emot laserstrålen som reflekteras av målet. Timern mäter tiden från lanseringen till mottagningen av laserstrålen och beräknar avståndet från observatören till målet.
Om lasern sänds ut kontinuerligt kan mätområdet nå cirka 40 kilometer, och operationen kan utföras dag och natt. Om lasern sänds ut i pulser är den allmänna noggrannheten låg, men för långdistansmätning kan den uppnå god relativ noggrannhet
Världens första laser utvecklades framgångsrikt 1960 av Maiman, en vetenskapsman från Hughes Aircraft Company i USA. Den amerikanska militären startade snabbt forskning om laserenheter på denna grund. 1961 klarade den första laseravståndsmätaren den amerikanska militärens demonstrationstest, varefter laseravståndsmätaren snart gick in i det praktiska komplexet.
Laseravståndsmätaren är lätt i vikt, liten i storlek, lätt att använda, snabb och exakt, och dess fel är bara en femtedel till flera hundradelar av andra optiska avståndsmätare, så den används ofta i terrängmätning, slagfältsmätning, tank, Flygplan, fartyg och artilleri till målområdet, mätning av höjden av moln, flygplan, missiler och konstgjorda satelliter, etc. Det är en viktig teknisk utrustning för att förbättra noggrannheten hos höga stridsvagnar, flygplan, fartyg och artilleri.
På grund av den kontinuerliga sänkningen av priset på laseravståndsmätare har branschen gradvis börjat använda laseravståndsmätare. Hemma och utomlands har ett parti nya miniatyravståndsmätare dykt upp med fördelarna med snabb avstånd, liten storlek och pålitlig prestanda, som kan användas i stor utsträckning inom industriell mätning och kontroll, gruvor, hamnar och andra områden.
2. Mätprincip och metod för laseravståndsmätare
1 Vad är principen för infraröd avståndsmätning eller laseravstånd?
Principen för avståndsintervall kan i grunden tillskrivas att mäta den tid som krävs för ljuset att gå fram och tillbaka till målet, och sedan beräkna avståndet D genom ljusets hastighet c=299792458m/s och atmosfärens brytningskoefficient n . Eftersom det är svårt att mäta tid direkt, är det vanligtvis att mäta fasen av kontinuerlig våg, vilket kallas fasmätande avståndsmätare. Naturligtvis finns det också pulsavståndsmätare, vanligtvis WILDs DI-3000
Det bör noteras att fasmätning inte mäter fasen för infraröd eller laser, utan fasen för signalen modulerad på infraröd eller laser. Byggbranschen har en handhållen laseravståndsmätare för husmätning som fungerar på samma princip.
2 Måste planet för det uppmätta objektet vara vinkelrätt mot ljuset?
Vanligtvis kräver precisionsavståndsmätning samverkan av ett totalreflektionsprisma, medan avståndsmätaren som används för husmätning direkt mäter med jämn väggreflektion, främst för att avståndet är relativt kort och signalstyrkan hos det tillbakareflekterade ljuset är tillräckligt stor. Av detta kan man veta att den måste vara vertikal, annars är retursignalen för svag och det maximala avståndet kan inte erhållas.
3. Är det möjligt om det uppmätta objektets plan är diffus reflektion?
Det är oftast möjligt. I verklig teknik används en tunn plastplatta som en reflekterande yta för att lösa problemet med allvarlig diffus reflektion.
4. Noggrannheten för ultraljudsavstånd är relativt låg, och den används sällan nu.
Tre huvudkategorier
Endimensionell laseravståndsmätare för avståndsmätning och positionering;
Tvådimensionell laseravståndsmätare (Scanning Laser Range Finder)
3D Laser Avståndsmätare
