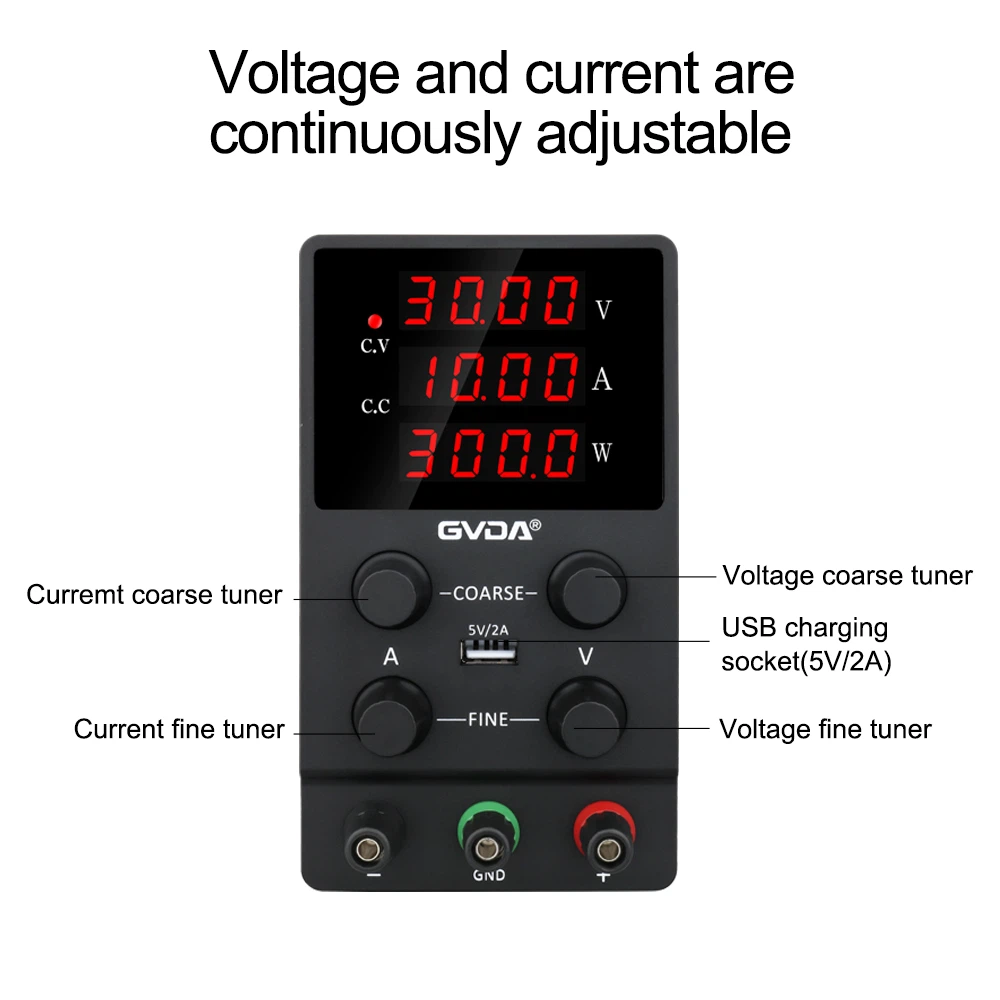

Teknisk specifikation för DC-spänningsregulatorn
Tekniska indikatorer för DC-reglerad strömförsörjning kan delas in i två kategorier: den ena är de karakteristiska indikatorerna, som återspeglar de inneboende egenskaperna hos DC-reglerad strömförsörjning, såsom inspänning, utspänning, utström, justeringsintervall för utspänning; den andra är kvalitetsindikatorerna, som återspeglar styrkorna och svagheterna hos den DC-reglerade strömförsörjningen, inklusive stabilitet, ekvivalent motstånd (utgångsresistans), rippelspänning och temperaturkoefficient och så vidare.
1, egenskaperna hos indikatorer
(1) Utspänningsområde
DC-reglerad strömförsörjning driftförhållanden i linje med normal drift av utspänningsområdet. Den övre gränsen för detta index specificeras av den maximala inspänningen och den minsta ingångs-utgångsspänningsskillnaden, medan dess nedre gräns bestäms av referensspänningsvärdet inuti den DC-reglerade strömförsörjningen.
(2) Maximal in-utgångsspänningsskillnad
Detta index kännetecknar den maximala in- och utspänningsskillnaden som tillåts under normala arbetsförhållanden för den DC-reglerade strömförsörjningen, och dess värde beror huvudsakligen på spänningshållfasthetsindexet för justeringstransistorn inuti den DC-reglerade strömförsörjningen.
(3) Minsta ingångs-utgångsspänningsskillnad
Detta index karakteriserar den minsta in-utgångsspänningsskillnad som krävs för att säkerställa de normala arbetsförhållandena för likströmsförsörjningen.
(4) Utgångsbelastningsströmområde
Utgångsbelastningsströmområdet är också känt som utgångsströmintervallet, i detta strömområde bör DC-reglerad strömförsörjning kunna säkerställa överensstämmelse med indikatorerna som anges i specifikationen.
2, kvalitetsindikatorer
(1) Spänningsregleringshastighet SV
Spänningsjusteringshastigheten kännetecknas av den DC-reglerade spänningsregulatorns prestanda för de viktiga indikatorerna, även känd som spänningsfaktorn eller stabilitetsfaktorn, som kännetecknar när inspänningen VI ändras i den DC-reglerade strömförsörjningsutgångsspänningen VO stabil ingångsgrad spänning uttrycks vanligtvis som en enhet för utspänning under ingångs- och utspänningarna för den relativa förändringen i procentandelen. Formeln för spänningsregleringshastigheten visas i figur 2-2-1.
(2) Aktuell justeringstakt SI
Strömjusteringshastigheten är en viktig självindikator för att återspegla belastningskapaciteten hos DC-reglerad strömförsörjning, även känd som strömstabilitetsfaktorn. Det kännetecknar när ingångsspänningen är oförändrad, DC-reglerad strömförsörjning på grund av belastningsströmmen (utgångsström) förändringar orsakade av fluktuationen av utspänningen för hämning av förmågan att ändra belastningsströmmen under de specificerade förhållandena för belastningsströmmen förändring, vanligtvis enhetens utspänning under utspänningen av utspänningen förändringsvärdet av procentandelen av DC-reglerad strömförsörjning för att uttrycka den aktuella justeringshastigheten. Aktuell formel för justeringshastighet visas i figur 2-2-2.
(3) Ripple rejection ratio SR
Ripple rejection ratio återspeglar den DC-reglerade strömförsörjningen på ingångssidan av införandet av nätspänningsundertryckningsförmågan, när de DC-reglerade strömförsörjnings- och utgångsförhållandena förblir oförändrade, är rippel-avvisningsförhållandet ofta ingångsrippelspänning topp-till-topp och utgångsrippelspänningens topp-till-topp-förhållande, vanligtvis uttryckt i decibel, men kan ibland också uttryckas i procent! eller direkt uttryckt som ett förhållande mellan de två.
(4) Temperaturstabilitet K
Integrerad DC-reglerad strömförsörjningstemperaturstabilitet baseras på den specificerade DC-reglerade strömförsörjningsdriftstemperaturen Ti maximalt ändringsområde (Tmin Mindre än eller lika med Ti Mindre än eller lika med Tmax) DC-reglerad strömförsörjningsutgångsspänning för den relativa förändringen i procentandelen värde. Formeln för temperaturstabilitet visas i figur 2-2-3.
