Ju högre resistansinställning multimetern har, desto högre utspänning?
Utspänningen för resistansområdet för pekarmultimetern är i princip lika med spänningen för batteriet i mätaren. Till exempel är Rx1~RX1K av MF47-typ 1,5V och Rx10K är 9V. MF10 typ R x1 ~ R x10K är 1,5V, R x 100K 15V.
Dessa växlar med samma utspänning har dock olika externa strömutgångsförmåga på grund av olika kretskonstruktioner och olika interna resistanser. Ju högre växel, desto mindre ström. Till exempel kommer en liten volframglödlampa att avge ljus när den mäts på Rx1-nivå, men kommer inte att avge ljus när den mäts vid Rx1K eller högre. Men för LED-lampor, eftersom ledningsspänningen är över 1,8ⅴ, även om Rⅹ1-växeln kan mata ut en stor ström, kan den fortfarande inte tändas. Tvärtom, om du använder Rx10K- eller 100K-växeln på 9V eller 15V-batteriet, även om strömmen är mycket liten, kan LED-lampornas pärlor slås på och avge mycket svagt ljus.

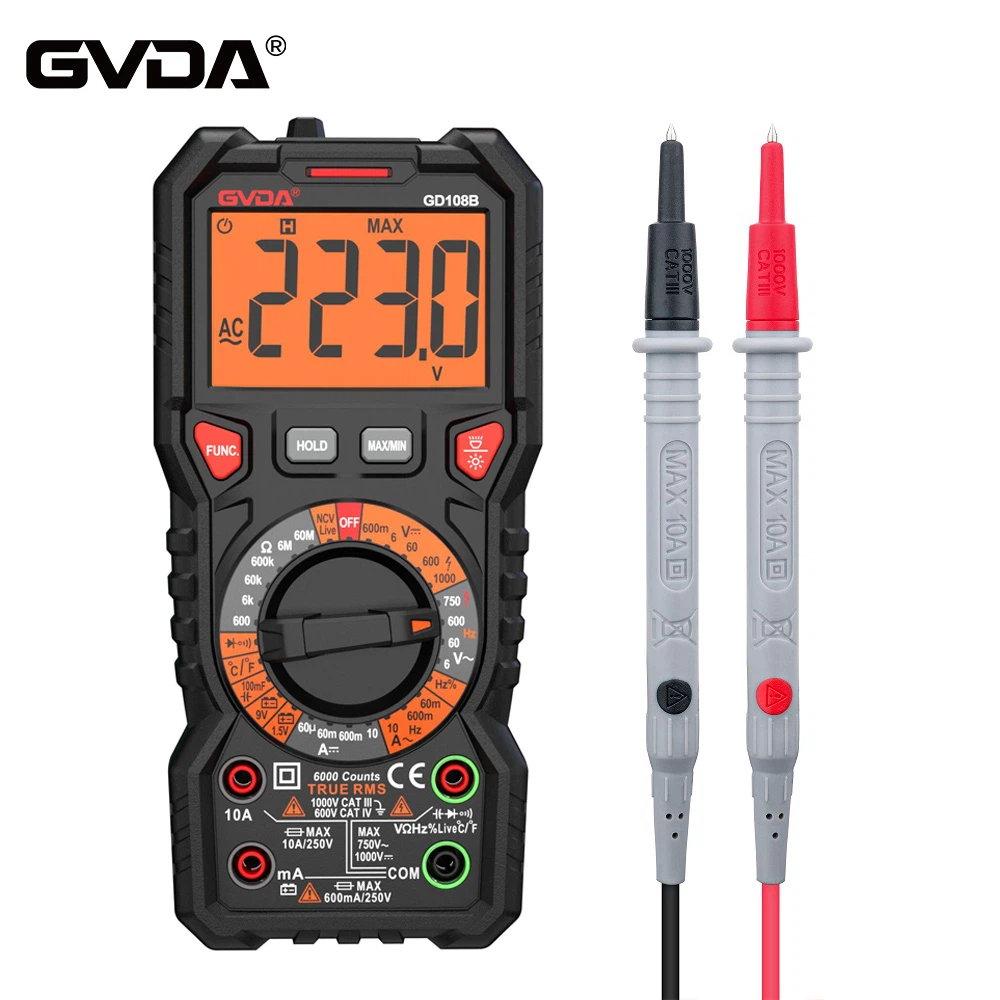

Den digitala multimetern är annorlunda. Eftersom det finns en förstärkare i mätaren och för att minska mätarens strömförbrukning är utspänningen för motståndsområdet mycket låg. Om man tar 9205-mätaren som ett exempel, är utspänningen på 200Ω till 20MΩ bara några tiondels volt, och bara dioden och 200M-spänningarna är något högre.
Diodnivån är gränsområdet som bryter igenom PN-övergången. Utgångsspänningen är vanligtvis över 2,5V och strömmen överstiger 1mA när testkablarna är kortslutna. I 200MΩ-området, eftersom strömmen genom motståndet som mäts är för liten, för att erhålla tillräckligt samplingsspänningsfall, är utspänningen runt 1,5v, men strömmen när testledningarna är kortslutna är mindre än 5μA.
Därför ökar inte utspänningen för multimeterns resistansområde gradvis med ändringen av området, utan är anordnad att möta multimeterns normala funktion.
Det finns ett 1,5V batteri och ett 9V batteri inuti den analoga multimetern. Funktionen hos dessa två batterier är att förse motståndsväxeln med ström. Det vill säga, även om du tar bort dessa två batterier kommer den analoga multimetern att ha en DC-spänningsväxel och en AC-spänningsväxel. Alla DC-strömnivåer kan mätas, eftersom dessa tre nivåer absorberar signaler från den externa kretsen som testas, och efter att ha passerat genom det interna spänningsdelarmotståndet, shuntmotståndet, spänningsdelaren/shunten/likriktaren är mätarhuvudet enhetligt. För att mäta använder endast motståndsområdet det interna batteriet som strömkälla. Pekarmultimeterns resistansintervall är designat med hjälp av principen om voltammetri för att mäta resistans. Det vill säga att resistansen mäts utifrån strömmen som flyter genom resistansen som mäts. Vi känner till resistansen. Den har funktionen att blockera ström. Enligt denna princip mäts motståndet. Det vill säga, om resistansen hos motståndet som mäts är större, är strömmen som flyter genom resistansen som mäts mindre. Vid denna tidpunkt är pekarens avböjningsvinkel också mindre, vilket indikerar motståndet som mäts. Motståndsvärdet är mycket stort. Tvärtom, om resistansvärdet för motståndet som mäts är mindre, är strömmen som flyter genom motståndet som mäts större. Vid denna tidpunkt är pekarens avböjningsvinkel också större, vilket indikerar att resistansvärdet för motståndet som mäts är mycket litet. Den är designad utifrån denna princip. Motståndsutrustning.
R×10K-intervallet för den analoga multimetern drivs av ett internt 9V-batteri. R×1K R×100 R×10 R×1 drivs alla av intern 1,5V.
I den digitala multimetern är tomgångsspänningen för diodväxeln, det vill säga spänningen mellan VΩ-hålet och COM-hålet är cirka 2,5V-2.8V, medan motståndsväxelns tomgångsspänning är ungefär 0.3V-0.6V i alla områden, och strömmen för varje växel är exakt olika, du måste mäta detta själv
