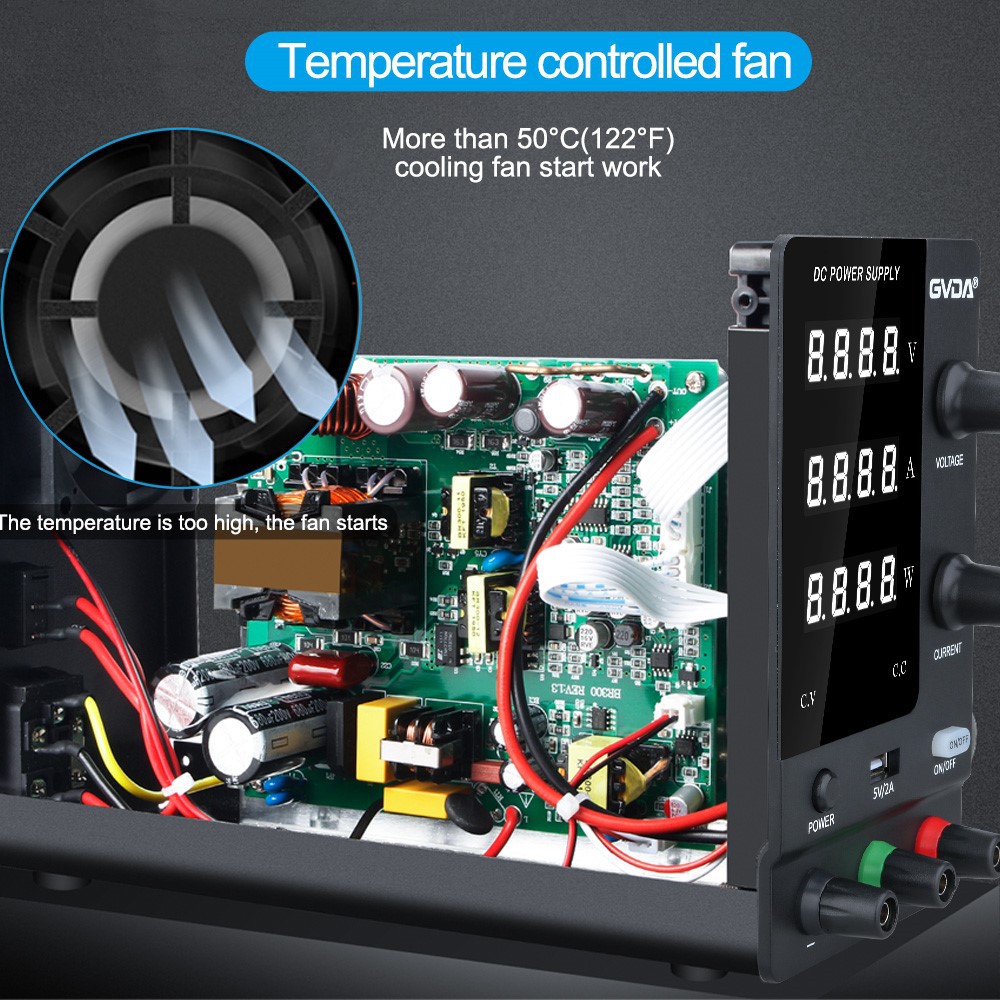

Problemet med pulssvärmsdämpning vid byte av strömförsörjning
Switchande nätaggregat kan användas separat som en elektronisk enhet, men oftast används de som en komponent i samband med varje elektronisk enhet. Därför har byte av strömförsörjning sin egenhet. EMC-prestandan för switchande strömförsörjning är relaterad till den normala användningen av varje elektronisk utrustning. På grund av detta beror EMC-prestandan hos en elektronisk apparat först på EMC-prestandan hos strömförsörjningen.
① Problemet med pulssvärmsdämpning vid byte av strömförsörjning
När det gäller byte av strömförsörjning, förutom ingångsfiltren för byte av strömförsörjning, byte
Själva strömförsörjningsledningen har en mycket låg undertryckande effekt på pulsgruppstörningarna. Huvudskälet är att kärnan i pulsgruppstörningarna är högfrekventa Common-mode-störningar, och filterkondensatorerna i strömförsörjningsledningen är inställda för att undertrycka lågfrekvent differentialmodstörning. Den elektrolytiska kondensatorn har otillräcklig undertryckningseffekt på pulseringen av själva strömförsörjningen, för att inte nämna undertryckningseffekten på pulsgruppsinterferens med övertonskomponenter över 60MHz, därför när man observerar pulsgruppvågformen för ingångs- och utgångsändarna av omkopplingen strömförsörjning med ett oscilloskop, finns det ingen uppenbar stördämpningseffekt.
Med tanke på att pulsgruppsinterferens är en common mode-interferens.
När det gäller att byta strömförsörjning är användning av ingångsfilter en viktig åtgärd för att undertrycka pulsgruppstörningarna som tas emot av att byta strömförsörjning.
För det andra har utformningen av högfrekventa transformatorer i switchande strömförsörjningskretsar, särskilt användningen av skärmningsåtgärder, en viss hämmande effekt på pulsgruppstörningar.
Dessutom kan bygelkapacitansen mellan den primära kretsen och den sekundära kretsen för strömförsörjningen tillhandahålla en väg för Common-mode-interferensen från primärkretsen till sekundärkretsen för att återgå till primärkretsen
Det har också en viss hämmande effekt på pulsgruppstörningar.
Slutligen, att lägga till en common mode filterkrets (common mode induktor och common mode kondensator) vid utgångsänden av switchande strömförsörjning kan också spela en viss roll för att undertrycka pulsgruppstörningar.
Dessutom har omkopplingsströmförsörjningskretsen i sig liten hämmande effekt på pulsgruppstörningar, men om kretslayouten för omkopplingsströmförsörjningen är dålig kan det ytterligare förvärra intrånget av pulsgruppsinterferens i omkopplingsströmförsörjningen. Särskilt kärnan i pulsgruppsinterferens är kombinationen av ledande och utstrålad interferens. Även om användningen av ingångsfilter undertrycker komponenterna i ledningsstörningar, existerar fortfarande den utstrålade interferensen som finns runt transmissionsledningen. Den kan fortfarande penetrera * * layouten av switchande strömförsörjning (primär eller sekundär krets layout av switchande strömförsörjning är för öppen och bildar en "stor slingantenn") för att inducera strålningskomponenterna i pulsgruppsinterferens, detta i sin tur påverkar anti-interferensprestandan för hela enheten.
② När det gäller pulsgruppsundertryckningsproblemet med att byta strömförsörjning, bör försiktighetsåtgärder vidtas i pulsgruppstestet av utrustningens strömförsörjning
När vi genomför anti-interferenstester med pulsgrupp på strömsidan av elektroniska enheter är vi verkligen det
Uppmärksamhet bör ägnas åt anti-interferensprestandan hos utrustningens strömförsörjning, men vi bör inte glömma det faktum att pulsgruppstörningar i huvudsak är en kombination av ledande och utstrålad störning. Därför, när tillräckliga åtgärder vidtas på strömförsörjningen och testet fortfarande inte är godkänt, bör vi överväga om störningar kan komma in i utrustningen på annat sätt
