Tre komponenter utgör pH-mätarens struktur.
1. En referenselektrod;
2. En glaselektrod vars potential beror på pH i den omgivande lösningen;
3. En galvanometer som kan mäta små potentialskillnader i en krets med stort motstånd.
Följande är huvudfunktionerna för varje komponent:
1. Referenselektrodens grundläggande funktion är att upprätthålla en konstant potential som kontroll för att mäta olika avvikelsespotentialer. Silver-silveroxidelektroden är för närvarande den mest använda referenselektroden i pH.
2. Glaselektrodens funktion är att fastställa en potentialskillnad som reagerar på förändringar i vätejonaktiviteten hos lösningen som mäts. Sätt den pH-känsliga elektroden och referenselektroden i samma lösning för att bilda ett primärbatteri, och batteriets potential är den algebraiska summan av potentialen för glaselektroden och referenselektroden. E-batteri=E-referens E-glas, om temperaturen är konstant ändras potentialen för detta batteri med pH i lösningen som ska mätas, och det är svårt att mäta potentialen som genereras av batteriet i en pH-mätare eftersom den elektromotoriska kraften är mycket liten och kretsen Impedansen är återigen mycket stor 1-100MΩ; därför måste signalen förstärkas tillräckligt för att driva en standard millivoltmeter eller milliampmeter.

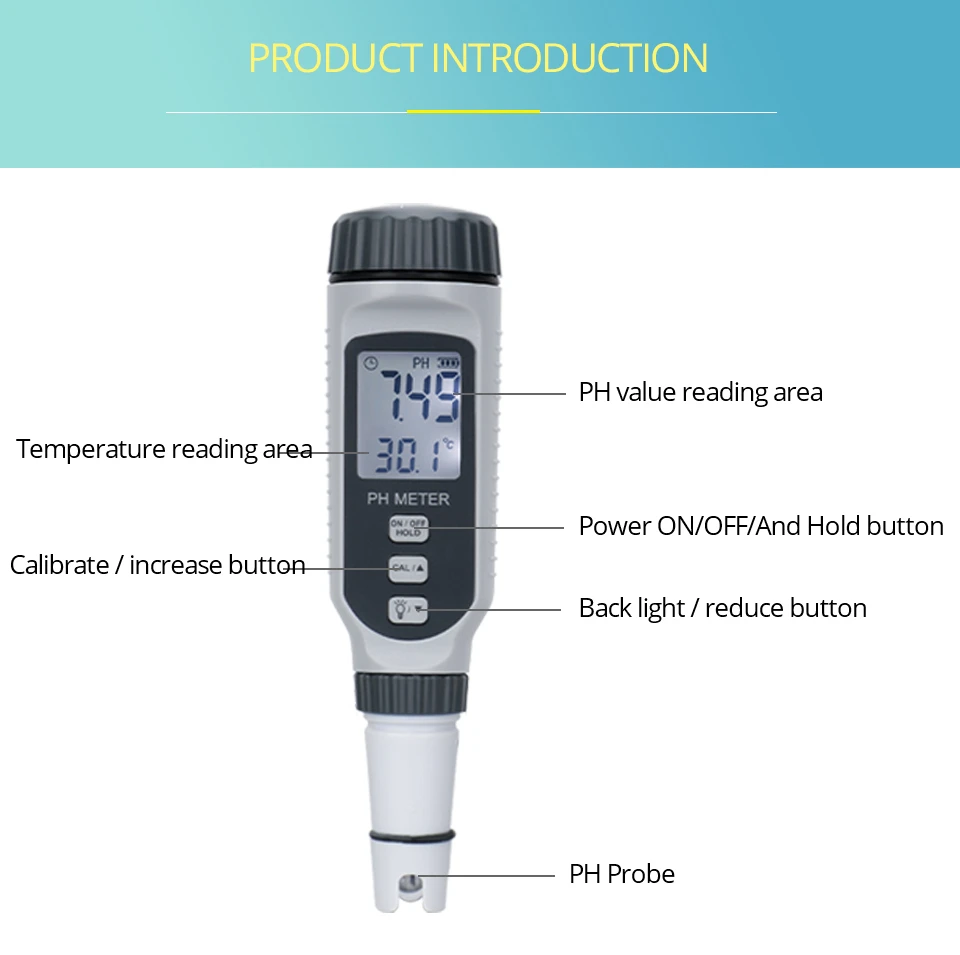

3. Amperemeterns funktion är att förstärka primärbatteriets potential flera gånger. Den förstärkta signalen visas av amperemetern. Graden av avböjning av pekaren på amperemetern indikerar styrkan på signalen den trycker. För användningsbehov är ratten på pH-amperemetern graverad med motsvarande pH-värde; medan den digitala pH-mätaren direkt visar pH-värdet i siffror.
