Mätning av läckström med hjälp av en mikroampere strömtångmätare

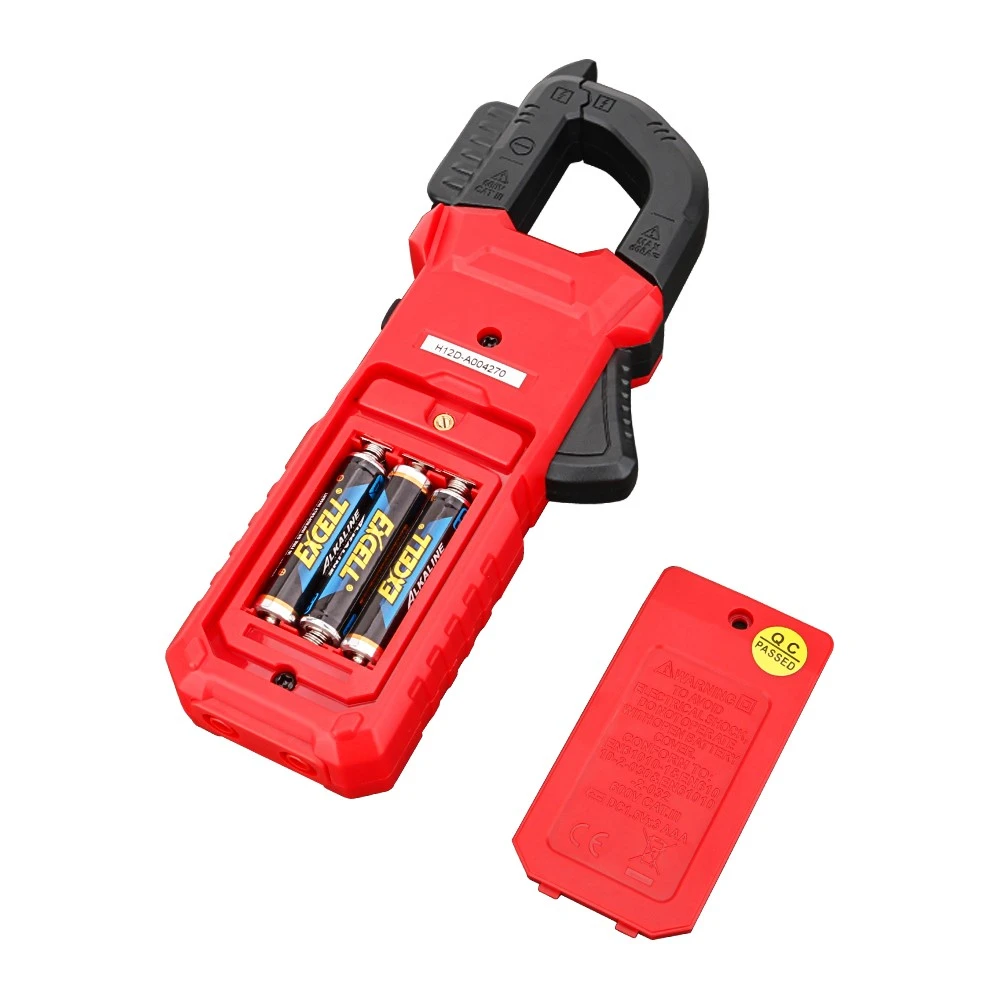

Mikroamperenivåklämma amperemeter är en klämmätare med liten kaliber och liten volym, som huvudsakligen används för att testa lågspänningskretsmikroströmmar, strömmar etc. Dess egenskaper är liten storlek, hög noggrannhet, lätt att bära, bekväm för testning av liten kaliber, och möjlighet att ansluta till en dator för att importera och lagra upptäcktsdata för referens. Det är en viktig klämmätare för detektering av lågspänningsström. Mätning av läckström med en mikroampere strömtångmätare (Figur)
När du använder en klämmätare för att testa kretsström, är det nödvändigt att strikt följa reglerna och kan inte användas för linjeströmstestning som överskrider den övre gränsen för intervallet (intervall: 0.001mA-60A) . Mät utrustningens utgående ledning, kontrollera utrustningens tillstånd och kläm ihop spänningsförande och neutrala ledningar under inspektionen; Vid testning av läckagesituationen för utrustningen behöver endast jordkabeln testas separat (var uppmärksam på att klämman är tillräckligt stängd) som visas i följande figur.
På liknande sätt, om man testar den totala strömmen i huvudkretsen, behöver bara huvudkretsen testas separat. Och strömmen som förbrukas av detektionsutrustningen kläms också separat på huvudledningen för den anslutna utrustningen
En klämmätare är ett instrument som används för att mäta strömmen i en löpande elektrisk krets, som kan mäta strömmen utan avbrott.
1. Struktur och princip
Klämmätaren består huvudsakligen av en strömtransformator, en klämnyckel och ett likriktarmagnetoelektriskt system för reaktiv kraftinstrument.
2. Användning
(1) Mekanisk nollställning krävs före mätning
(2) Välj lämpligt intervall, välj först det stora intervallet, välj sedan det lilla intervallet eller uppskatta namnskyltens värde.
(3) När en mätning med litet avstånd används och avläsningen ännu inte är klar, kan den uppmätta tråden lindas några varv, och antalet varv bör baseras på antalet varv i mitten av klämman. Avläsningen=indikerade värdet x intervall/full avvikelse x antal varv
(4) Vid mätning ska den uppmätta tråden placeras i mitten av klämman och klämman ska vara ordentligt stängd för att minska fel.
(5) Efter att mätningen är klar bör omvandlaren placeras i intervallet *.
3. Försiktighetsåtgärder
(1) Spänningen för den testade kretsen bör vara lägre än märkspänningen för klämmätaren.
(2) Vid mätning av strömmen i högspänningsledningar är det nödvändigt att bära isolerade handskar, isolerade skor och stå på en isolerad matta.
(3) Käftarna måste vara tätt stängda och kan inte ändras med el.
