Svetsteknik av elektrisk lödkolv
Lödtekniken som nämns här hänvisar till sammansmältningen mellan metallledare och lod som vanligtvis används vid tillverkning av elektroniska kretsar. Löd är en bly-tennlegering med en smältpunkt på cirka 183 grader. Kommersiellt tillgängligt lod görs ofta till remsor eller filament, och vissa lod innehåller även kolofonium, vilket är mer bekvämt att använda.
1. Hur man håller i lödkolven
Det finns vanligtvis två sätt att hålla lödkolven: pennmetoden och knytnävemetoden.

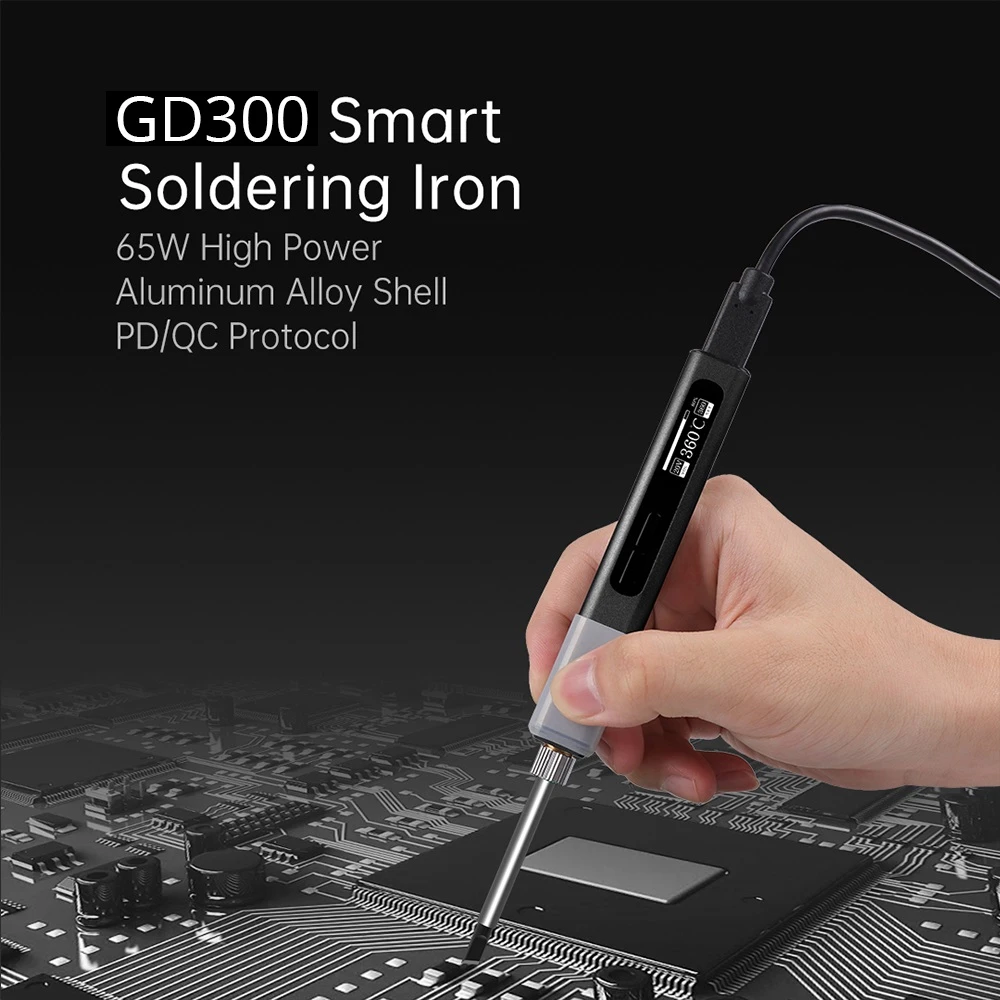

(1) Hur man håller en penna. Lämplig för lätta lödkolvar som 30W intern värme. Dess lödkolvshuvud är rakt, och huvudänden är filad i en fas eller konisk form, vilket är lämpligt för löddynor med en liten yta.
(2), första metoden. Den är lämplig för lödkolvar med hög effekt. Vi använder i allmänhet inte högeffektslödkolvar för elektronisk produktion (inte introducerad här).
2. Flera metoder för lödning av ledningar på kretskort.
Det finns två typer av kretskort: enkelsidiga och dubbelsidiga. De genomgående hålen på den är i allmänhet icke-metalliserade, men för att göra komponenterna lödda på kretskortet mer stadigt och tillförlitligt, är de flesta av de genomgående hålen på de tryckta kretskorten i elektroniska produkter nu metalliserade. Metoden för att löda ledningarna på det vanliga enkelsidiga kortet:
(1) Rakt genom skärhuvudet. Ledningskabeln går direkt genom det genomgående hålet. Vid lödning omges en lämplig mängd smält lod jämnt av den förtennade blytråden ovanför dynan för att bilda en konform. Efter att den kylts och stelnat skärs överskottet av blytråden av. (se tavlan för den specifika metoden)
(2), begravd direkt. Ledningen genom hålet exponeras endast för en lämplig längd, och det smälta lodet begraver blyspetsen inuti lödfogen. Denna typ av lödfog är ungefär halvsfärisk. Även om det är vackert, bör särskild uppmärksamhet ägnas för att förhindra falsk lödning.
3 för att förhindra dålig svetsning
Lödning är en grundläggande färdighet som radioamatörer måste behärska, och det krävs mycket övning för att bemästra den.
1. Välj lämplig lödtråd, lödtråd med låg smältpunkt för svetsning av elektroniska komponenter bör väljas.
2. Flussmedel, använd 25 procent kolofonium löst i 75 procent alkohol (i vikt) som flussmedel.
3. Den elektriska lödkolven bör förtenas före användning. Den specifika metoden är: värm den elektriska lödkolven, och när den kan smälta lodet, applicera flussmedel och applicera sedan lod jämnt på lödkolvspetsen, så att lödkolvspetsen kan ätas jämnt Ett lager av tenn.
4. Lödmetod, polera dynorna och komponentstiften med fint sandpapper och applicera flussmedel. Doppa en lämplig mängd lod med spetsen på lödkolven och rör vid lödfogen. Efter att lodet på lödfogen är helt smält och nedsänkt i komponentledningen, tar lödkolvspetsen försiktigt upp längs komponentens ledning och lämnar lödfogen.
5. Svetstiden bör inte vara för lång, annars är det lätt att bränna komponenterna. Använd vid behov en pincett för att klämma fast stiften för att hjälpa till med värmeavledning.
6. Lödfogarna ska vara i form av sinusvågstoppar, ytan ska vara ljus och slät, utan tenntaggar och mängden tenn ska vara måttlig.
7. När lödningen är klar, använd alkohol för att rengöra det kvarvarande flussmedlet på kretskortet för att förhindra att det förkolnade flussmedlet påverkar kretsens normala funktion.
8. Den integrerade kretsen ska lödas sist, och den elektriska lödkolven ska vara tillförlitligt jordad, eller använda restvärme för lödning efter strömavbrott. Eller använd ett speciellt uttag för integrerade kretsar, och koppla sedan in den integrerade kretsen efter lödning av uttaget.
9. Den elektriska lödkolven ska placeras på lödkolvstativet.
