Vad är skillnaderna mellan en analog multimeter och en digital multimeter?
En multimeter är ett elektriskt mätinstrument som används för att mäta elektriska parametrar som spänning, ström och resistans. Alla multimetrar är inte likadana. Olika multimetrar varierar i storlek, precision, noggrannhet och de parametrar de kan mäta. Multimetrar används främst av elektriker, ingenjörsstudenter och hobbyister för att felsöka elektrisk utrustning och kretsar. Det finns två huvudtyper av multimetrar: den analoga multimetern och den digitala multimetern.
Analog multimeter
Den analoga multimetern är den äldsta typen av multimeter. Den har en nål som roterar längs en skala, men den är svår att läsa. Dess fördelar är att det är billigt och känsligt. En analog multimeter är känsligare än en digital multimeter och kan till och med upptäcka små förändringar i avläsningen.
En analog multimeter är gjord av en spole placerad mellan två permanentmagneter, med en nål ovanpå spolen. När ström passerar genom spolen genererar spolen ett magnetfält som interagerar med permanentmagneternas magnetfält, vilket får den att rotera. När spolen roterar rör sig nålen längs skalan. Rotationsvinkeln för spolen beror på mängden ström som flyter genom spolen. Därför kallas en analog multimeter även galvanometer. Den har ett mycket lågt motstånd, vilket gör den känsligare än en digital multimeter. Det bör dock noteras att full-deflektion (FSD) bör undvikas. När strömmen överskrider intervallet för spolens avböjning kommer spolen att börja brinna, vilket resulterar i skador på mätaren.
Digital multimeter

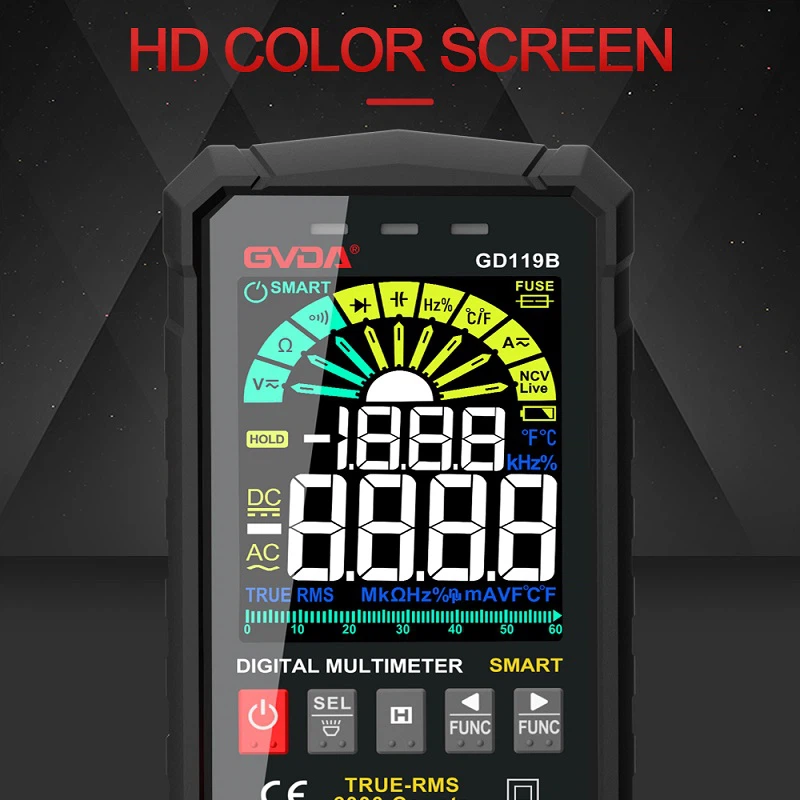

En digital multimeter är ett instrument som kan mäta olika parametrar och visa dem på en LCD-skärm. Till skillnad från en analog multimeter visar en digital multimeter mätresultaten på ett digitalt beräkningssätt, så det är lättare att läsa mätresultaten. Men å andra sidan kan en analog multimeter visa avläsningen utan någon beräkning, så den har en snabb svarstid.
En digital multimeter har en LCD, en roterande ratt och flera portar. Urtavlan inkluderar en intern krets som är ansluten genom en koncentrisk ring. Vridratten används för att aktivera kretsen för specifika mätningar. En digital multimeter har en inbyggd mikroprocessor för att beräkna avläsningen. Ingångsspänningen eller strömmen är dock i analog form. Därför ingår en ADC (Analog-to-Digital Converter) för att konvertera avläsningen och visa den på LCD-skärmen. Till skillnad från nålskalan på en analog multimeter gör LCD-skärmen mätresultaten lätta att läsa. Dessutom har en digital multimeter överbelastningsskydd när mätningen ligger utanför räckvidd.
