Hur mäter man planhet och vertikalitet med en linjal? Kan en linjal mäta lutning
Hur man mäter planhet och vertikalitet med en linjal
En linjal är ett mätverktyg som vanligtvis används för att mäta väggarnas planhet, vertikalitet och markplanhet. Användningen av en linjal varierar beroende på måttkraven:
1. Mätning av vertikalitet med en linjal
Håll en 2m linjal i mitten och placera den på en vägg som är i samma midjehöjd som en själv (när vägghöjden är mindre än 2m, använd en 1m linjal för att mäta). Om foten eller avslutningen under väggen inte är helt färdig, bör den förlängas uppåt till samma höjd; Enligt den specificerade avläsningen som visas på våginstrumentet (när du använder en 2m linjal, ta den övre avläsningen, och när du använder en 1m linjal, ta den nedre avläsningen).
Vertikaliteten hos de inre och yttre hörnen bör också testas: vid testning av de yttre hörnen krävs att avståndet mellan mätlinjalen och de yttre hörnen inte får överstiga 50 mm; Vid detektering av det inre hörnet krävs att avståndet mellan mätlinjalen och det inre hörnet inte får överstiga 100 mm
2. Mätning av planhet med en linjal
(1) Mät väggytans planhet: Linjalens sida ska vara nära den uppmätta ytan och spaltstorleken ska mätas med en kilformad avkännarmätare. Tre punkter ska testas vid varje punkt, nämligen en vertikal punkt, och en punkt ska korsas 45 grader åt vänster och höger i sin ursprungliga position. Medelvärdet av de tre poängen bör tas. Den korrekta avläsningen av planhetsvärdet bestäms genom att föra in en kilformad avkännarmätare i det maximala gapet. Men om handen är placerad i mitten av linjalplattan eller båda händerna placeras vid 1/3 av de två ändarna för testning, bör den maximala avläsningen finnas inom 100 mm från änden. Dessutom, om handen placeras på ena änden av mätlinjalen för testning, ska planheten i den andra änden mätas, och 1/2 av dess värde ska tas som det faktiska mätresultatet.
(2) Mätning av markens planhet: När man testar markens planhet är metoden i princip densamma som att testa väggens planhet, men tre punkter ska fortfarande testas vid varje punkt, nämligen en punkt i rak riktning och en punkt ska korsas 45 grader vänster och höger i sin ursprungliga position, och medelvärdet av de tre punkterna bör tas. Men när man stöter på färgband eller dörröppningar bör de inspekteras genom dem.
Kan en linjal användas för att mäta lutning

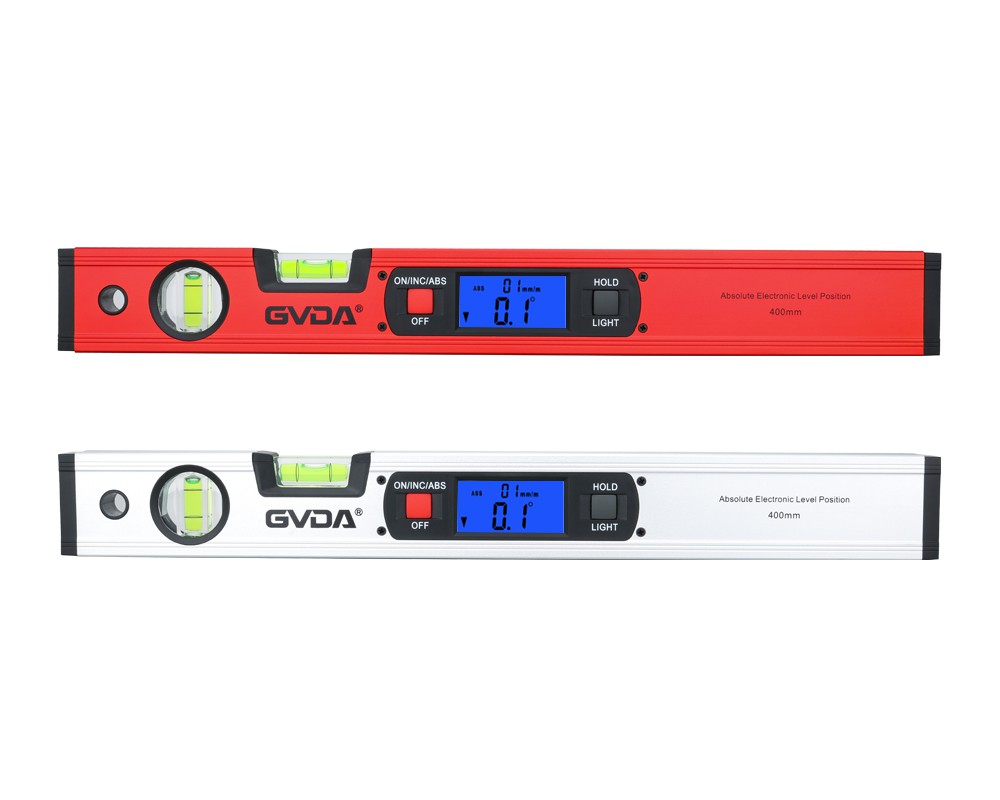

En horisontell linjal används vanligtvis för att mäta vertikalitet och planhet, men i verkligheten kan en linjal också användas för att mäta lutning. Metoden för att mäta lutning med en linjal är:
1. Använd en lämplig längd på linjalen efter inspektionsytans behov.
2. När du testar, placera den horisontella bubblan på linjalen vänd uppåt på den testade ytan och hitta den lägsta änden av sluttningen innan du långsamt lyfter upp den.
3. Samtidigt som du kontrollerar om den horisontella bubblan är centrerad, sätt in en kilformad avkännarmätare tills bubblan når mitten. Insättningsdjupet som reflekteras på avkännarmåttskalan är nivån eller lutningen på detekteringsytan.
