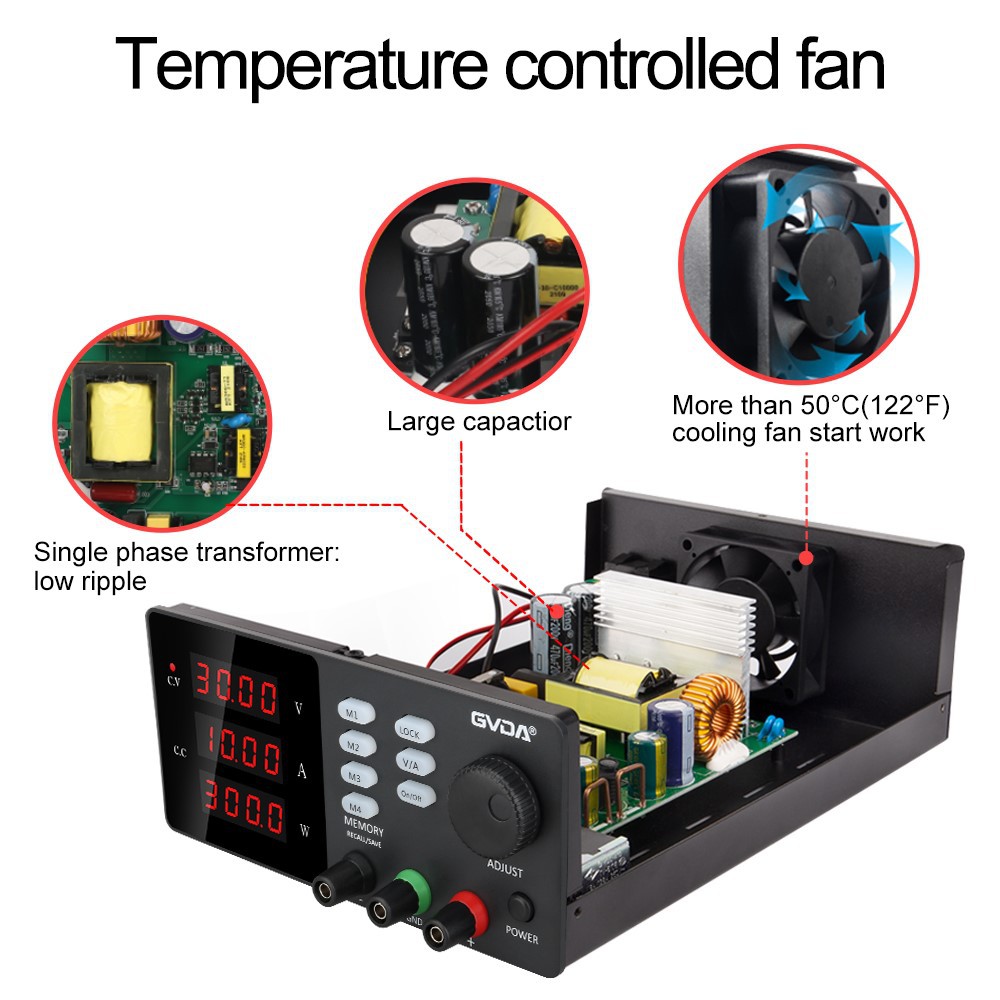

Hur man undertrycker rippelbrus vid växling av strömförsörjning
I allmänhet är driftsfrekvensen för en växlingsströmförsörjning mycket hög och det är oerhört viktigt att undertrycka krusningen och minska frekvensbruset. Elektroniska komponenter kan läggas till hårdvara för att undertrycka rippel
Rippel med låg frekvens
Rippel med låg frekvens är relaterad till utgångskretsens filtreringskondensatorkapacitet. På grund av begränsningen av volymen av strömförsörjning av switchläge kan kapaciteten hos elektrolytiska kondensatorer inte ökas på obestämd tid, vilket resulterar i återstående lågfrekventa krusning i utgången. Frekvensen för denna utgångs rippel varierar beroende på korrigeringskretsmetoden.
För en vanlig 24V-strömförsörjning är krusningsundertryckningsförhållandet för en spänningsstyrd DC/DC-omvandlare i allmänhet 45-50 db, och det effektiva värdet för lågfrekvens AC-rippeln vid dess utgångsterminal är 60-120 mv. Rippelundertryckningsförhållandet för den nuvarande kontrollerade DC/DC-omvandlaren har förbättrats något, men lågfrekvens AC-krusningen vid dess utgångsterminal är fortfarande relativt stor. För att uppnå låg rippelutgång från växling av strömförsörjning måste filtreringsåtgärder vidtas för lågfrekventa strömförsörjningskippel. Pre-stabilisering av front-end och ökar den slutna förstärkningen av DC/DC-omvandlaren kan användas för att eliminera den.
Undertryckning av lågfrekvent rippel
A, öka induktansen för utgångsfiltret med låg frekvens, öka kapacitansparametern och minska lågfrekventa rippeln till önskad nivå.
B, Antagning av Feedforward-kontrollmetoden för att minska lågfrekventa rippelkomponenter.
Rippel med hög frekvens
Rippelbrus med hög frekvens härstammar från högfrekventa kraftomkopplingskonverteringskretsar. I kretsen växlar ingångs-likspolen med hög frekvensomvandlad med kraftanordningar, korrigerade och filtreras för att uppnå stabil utgång. Utgångsterminalen innehåller högfrekventa rippel med samma frekvens som växlingsfrekvensen. Påverkan på den externa kretsen är huvudsakligen relaterad till omvandlingsfrekvensen för växlingsströmförsörjningen, strukturen och parametrarna för utgångsfiltret. I konstruktionen bör arbetsfrekvensen för kraftomvandlaren ökas så mycket som möjligt för att minska filtreringskraven för högfrekvensomkoppling.
Undertryckande av högfrekvent rippel
A, höjning av driftsfrekvensen för växlingsströmförsörjningen för att öka den högfrekventa rippelfrekvensen är fördelaktigt för att undertrycka utgången högfrekventa rippel.
B, att öka utgångens högfrekventa filter kan undertrycka utgången högfrekventa rippel.
C, Anta ett flerstegsfilter.
Common Mode Ripple Noise
På grund av den parasitiska kapacitansen mellan kraftanordningen och radiatorbasplattan, såväl som de primära och sekundära sidorna av transformatorn, och den parasitiska induktansen för ledningarna, när en rektangulär vågspänning appliceras på kraftanordningen, kommer Common Mode Ripple -brus att genereras vid utgångsterminalen i växlingsströmförsörjningen. Att minska och kontrollera den parasitiska kapacitansen mellan kraftanordningar, transformatorer och höljen, och lägga till gemensamma lägesavstötare och kondensatorer på utgångssidan kan minska det vanliga läget för utgången.
