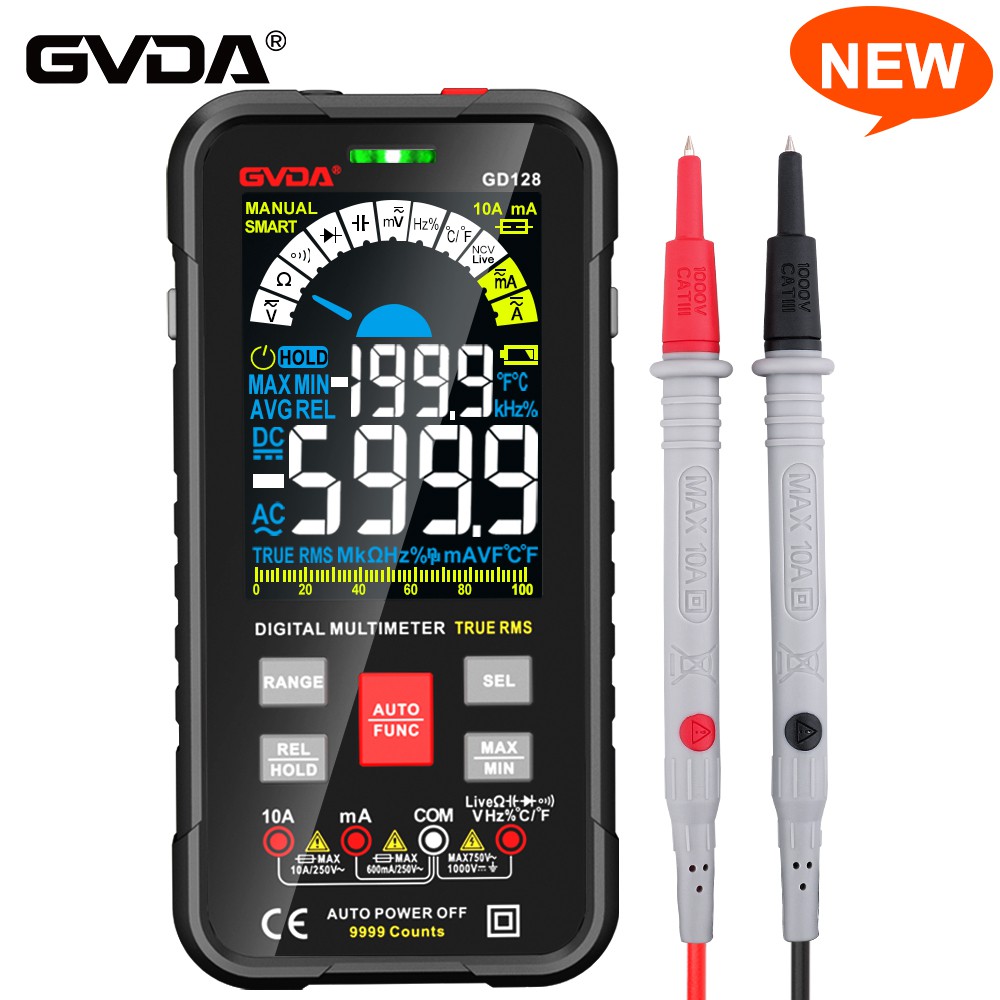

Multimeter för att testa kvaliteten på chipkondensatorer
1. Justera även multimetern till lämplig växel inom ohmområdet. Principen för växelval är: 1μF kondensator använder 20K växel, 1-100μF kondensator använder 2K växel, större än 100, och μF använder 200 växlar.
2. För att bestämma polariteten, justera först multimetern till intervallet 100 eller 1K ohm. Förutsatt att en pol är positiv, anslut den svarta testkabeln till den och den röda testkabeln till den andra polen, skriv ner resistansvärdet och ladda sedan ur kondensatorn. Det vill säga låt de två polerna röra vid varandra och byt sedan testkabeln för att mäta motståndet. Den svarta testledningen med ett stort resistansvärde är ansluten till kondensatorns positiva elektrod.
3. Använd sedan den röda pennan på multimetern för att ansluta kondensatorns positiva pol och den svarta pennan till kondensatorns negativa pol. Om displayen ökar långsamt från 0 och slutligen visar symbolen 1, är kondensatorn normal. Om den alltid visar 0 är kondensatorn kortsluten internt. Om 1 visas är kondensatorn internt frånkopplad.
Hur bedömer man kvaliteten på chipkondensatorer med en digital multimeter?
Detektering av fasta kondensatorer
1. Upptäck liten kapacitans under 10pF
Eftersom kapacitansen för den fasta kondensatorn under 10pF är för liten kan den endast kontrolleras kvalitativt om det finns läckage, intern kortslutning eller haverifenomen genom att använda en multimeter för att mäta den. När du mäter kan du välja multimeterns R×10k-block och använda de två testkablarna för att ansluta de två stiften på kondensatorn godtyckligt, och motståndet ska vara oändligt. Om det uppmätta resistansvärdet (visaren svänger åt höger) är noll betyder det att kondensatorn är skadad av läckage eller internt haveri.
2. Upptäck om den fasta kondensatorn 10PF-0.01μF är laddad och bedöm sedan om den är bra eller dålig. Multimetern väljer R×1k-blocket. Värdena för de två trioderna är båda över 100, och penetrationsströmmen bör vara liten. 3DG6 och andra typer av kiseltransistorer kan användas för att bilda kompositrör. De röda och svarta testledningarna på multimetern är anslutna till emittern e respektive kollektor c på kompositröret. På grund av den sammansatta triodens förstärkningseffekt förstärks laddnings- och urladdningsprocessen för den uppmätta kondensatorn och pendeln på multimeterns pekare ökas, vilket är bekvämt för observation. Det bör noteras att under testoperationen, särskilt när man mäter en kondensator med liten kapacitet, är det nödvändigt att upprepade gånger byta stiften på kondensatorn som testas till beröringspunkterna A och B, så att svängningen av pekaren på multimetern kan ses tydligt.
3. För fast kapacitans över 0.01μF, använd R×10k-blocket på multimetern för att direkt testa om kondensatorn har en laddningsprocess och om det finns en intern kortslutning eller läckage samt kondensatorns kapacitet kan uppskattas enligt amplituden hos pekaren som svänger åt höger.
Detektering av elektrolytiska kondensatorer
1. Eftersom kapaciteten hos elektrolytkondensatorer är mycket större än den hos vanliga fasta kondensatorer, bör du vid mätning välja ett lämpligt sortiment för olika kapaciteter. Enligt erfarenhet kan i allmänhet kapacitansen mellan 1 och 47μF mätas med R×1k-växel, och kapacitansen större än 47μF kan mätas med R×100-växel.
2. Anslut multimeterns röda testkabel till den negativa polen och den svarta testkabeln till den positiva polen. Vid första kontakttillfället kommer multimeterns pekare att avböjas åt höger i stor utsträckning (för samma elektriska motstånd, ju större kapacitet, desto större svängning) och sedan gradvis åt vänster Vrid dig runt tills den stannar vid en viss position. Motståndet vid denna tidpunkt är elektrolytkondensatorns framåtläckningsmotstånd, som är något större än det omvända läckmotståndet. Praktisk erfarenhet visar att läckmotståndet hos elektrolytkondensatorer i allmänhet bör vara över flera hundra kΩ, annars kommer det inte att fungera normalt. I testet, om det inte finns något laddningsfenomen i framåt- och bakåtriktningen, det vill säga att klockans visare inte rör sig, betyder det att kapaciteten har försvunnit eller att den interna kretsen är bruten; om det uppmätta resistansvärdet är mycket litet eller noll betyder det att kondensatorn har ett stort läckage eller har gått sönder. Kan inte längre användas.
3. För elektrolytiska kondensatorer med okända positiva och negativa tecken, kan ovanstående metod för att mäta läckagemotstånd användas för att identifiera dem. Det vill säga, mät först slumpmässigt läckmotståndet, kom ihåg dess storlek och byt sedan ut testledningarna för att mäta ett motståndsvärde. Den med det större resistansvärdet i de två mätningarna är den positiva anslutningsmetoden, det vill säga den svarta testkabeln ansluts till den positiva polen och den röda testkabeln ansluts till den negativa polen. D? Använd en multimeter för att blockera elektricitet, använd metoden för positiv och negativ laddning till elektrolytkondensatorn och uppskatta kapaciteten hos elektrolytkondensatorn enligt storleken på pekaren som svänger åt höger.
Detektering av variabla kondensatorer
1. Vrid försiktigt det roterande skaftet för hand, det ska kännas väldigt smidigt och det ska inte kännas löst eller spänt eller ens fastnat. När lastaxeln skjuts framåt, bakåt, uppåt, nedåt, vänster, höger etc. ska axeln inte vara lös.
2. Använd ena handen för att rotera den roterande axeln och den andra handen för att lätt röra vid ytterkanten av den rörliga bitgruppen, så att det inte ska lossna. En variabel kondensator med dålig kontakt mellan den roterande axeln och den rörliga delen kan inte längre användas.
3. Sätt multimetern i R×10k-växeln, anslut de två testkablarna till den främre änden av den rörliga delen och den fasta delen av den variabla kondensatorn med ena handen och rotera långsamt axeln några gånger med den andra handen. Bör inte röra sig i oändligheten. I processen att rotera axeln, om pekaren ibland pekar mot noll, betyder det att det finns en kortslutningspunkt mellan den rörliga delen och den fasta delen; om den stöter på en viss vinkel är avläsningen av multimetern inte oändlig utan ett visst motståndsvärde visas, vilket indikerar att den variabla kondensatorn rör sig. Det finns ett läckagefenomen mellan plåten och den fasta plåten.
