Multimeter felsökning av kortslutningsfel på kretskort
Multimeterdiodfil eller resistansfil kan mäta kretskortsfel, om diodfilen med pennan för att mäta de punkter som ska mätas, om kretskortet är kortslutet, kommer det att ringa, om en del av multimetern på ljuset, eller motståndsfil, den är kortsluten, då är multimeterns display noll.

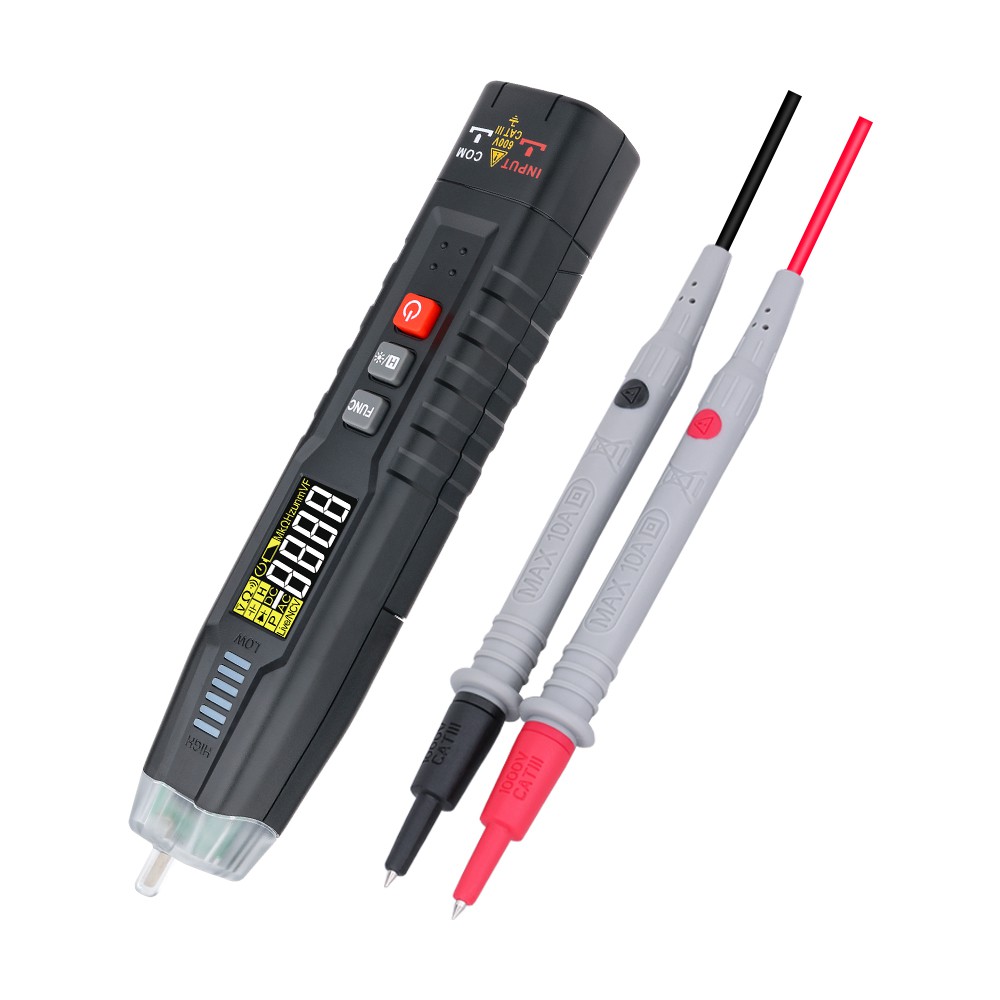

1. Multimeter, även känd som multipurpose meter, multi-purpose meter, tre med mätaren, traditionell mätare, etc., är ett oumbärligt mätinstrument för kraftelektronik och andra avdelningar, generellt för att mäta spänning, ström och resistans som huvudsyftet . Multimeter är ett multi-funktion, multi-range mätinstrument, allmän multimeter kan mäta DC-ström, DC-spänning, AC-ström, AC-spänning, motstånd och ljudnivå, vissa kan också mäta AC-ström, kapacitans, induktans och halvledare vissa parametrar. Multimetern är uppdelad i pekmultimeter och digital multimeter enligt visningsläget.
2. DC-spänningsmätning: först av allt, den svarta pennan i "com"-hålet, den röda pennan i "V Ω". Värden kan avläsas direkt från displayen, om displayen är "1.", visas det att räckvidden är för liten, då behöver vi öka räckvidden och sedan mäta industriapparaterna. Välj ratten till ett område som är större än det uppskattade värdet (Obs: värdena på ratten är det maximala området, "V-" den DC-spänningsväxeln, "V ~" den AC-spänningsväxeln, "A" är den aktuella filen) , anslut sedan mätarpennan till nätaggregatet eller strömförsörjningsterminalerna; hålla kontakten stabil. Om det finns ett "-" på vänster sida av värdet indikerar det att pennans polaritet är motsatt den faktiska strömförsörjningspolariteten, och den röda pennan är ansluten till minuspolen vid denna tidpunkt.
3. AC-spänningsmätning: pennanslutning och DC-spänningsmätning, men ratten bör spelas upp till AC-filen "V ~" vid det erforderliga området kan vara. AC-spänningen är inte positiv eller negativ, mätmetoden är densamma som den föregående. Oavsett om vi mäter AC- eller DC-spänning, måste vi vara uppmärksamma på personlig säkerhet, rör inte metalldelen av pennan med händerna.
4. Motståndsmätning: Ställ in avståndsomkopplaren på lämpligt område på Ω, sätt in den röda pennan i V/Ω-hålet och den svarta pennan i COM-hålet. Om det uppmätta motståndsvärdet överstiger maxvärdet för det valda området, visar multimetern .1. När man mäter motstånd är den röda pennan positiv och den svarta är negativ, vilket är motsatsen till pekmultimetern. Därför, när du mäter transistorer, elektrolytiska kondensatorer och andra komponenter med polaritet, måste du vara uppmärksam på pennans polaritet.
5. Mätning av ström med en multimeter: först av allt, välj området, multimeterns DC-strömfil märkt "mA" har 1mA, 1omA, 100mA tre områden. Välj intervall, bör baseras på storleken på strömmen i kretsen. Därefter ska multimetern kopplas i serie med kretsen som testas. Motsvarande del av kretsen ska kopplas bort, och sedan ska multimeterpennan anslutas till båda ändarna av brytpunkten. Slutligen, den korrekta avläsningen, likströmsfilskalalinjen är fortfarande den andra, till exempel valet av 100mA-fil, tillgänglig i den tredje raden av figurer, avläsningar kan multipliceras med 10.
6. Mätning av kapacitans med en multimeter: någon digital multimeter har funktionen att mäta kapacitans, området är uppdelat i 2000p, 20n, 200n, 2μ och 20μ fem filer. Mätning kan laddas ur kapacitansen av de två stiften direkt i tabellen på Cx-jacket, välj lämpligt område kan läsas efter displaydata.
