Var uppmärksam på dessa tre punkter när du använder clamp Ammeter korrekt
Eftersom klämman Amperemeter kan mäta strömmen i kretsen utan att bryta kretsen, används den flitigt. Korrekt användning av clamp Ammeter bör vanligtvis vara uppmärksam på följande aspekter:
(1) Välj rätt växel.
Innan du mäter strömmen är det nödvändigt att grovt uppskatta storleken på den uppmätta strömmen baserat på belastningens storlek och välja lämpligt område. När det är omöjligt att uppskatta kan ett större område användas först, och sedan kan ett lämpligt område ändras baserat på storleken på den uppmätta strömmen. Den uppmätta tråden ska dock placeras utanför klämmans bajonett vid växling.
(2) Placeringen av mättråden bör vara korrekt.
Vid mätning av trådens ström ska den uppmätta strömförande tråden placeras i mittläget inuti klämman; När du mäter strömmen, ta bort den rörliga magneten från käftarna och placera en tråd av motorn i mitten av käftarna.
(3) Användningsmiljö.
Håll dig borta från starka magnetfält (såsom elektrifierad automatisk tryckregulator, magnet, etc.) så långt det är möjligt, och använd klämmans amperemeter för att minska magnetfältets inverkan på klämmans amperemeter.
Dess arbetsprincip är som följer: klämma Amperemeter består av strömtransformator och Amperemeter. Transformatorns järnkärna har en rörlig del och är ansluten till handtaget. När den används, tryck på handtaget för att öppna den rörliga järnkärnan. Placera tråden för den uppmätta strömmen i klämman, släpp handtaget och stäng järnkärnan. Vid denna punkt är tråden som passerar genom strömmen ekvivalent med transformatorns primärlindning, och strömmätaren är ansluten till båda ändarna av sekundärlindningen. Därför är strömmen som indikeras av den strömmen i sekundärlindningen, som är proportionell mot strömmen i drift. Därför tas den reducerade skalan som den aktuella kvantiteten som reflekterar primärsidan. När det finns ström i ledaren kommer pekaren på Amperemetern ansluten till sekundärlindningen att avböjas proportionellt för att indikera värdet på den uppmätta strömmen.

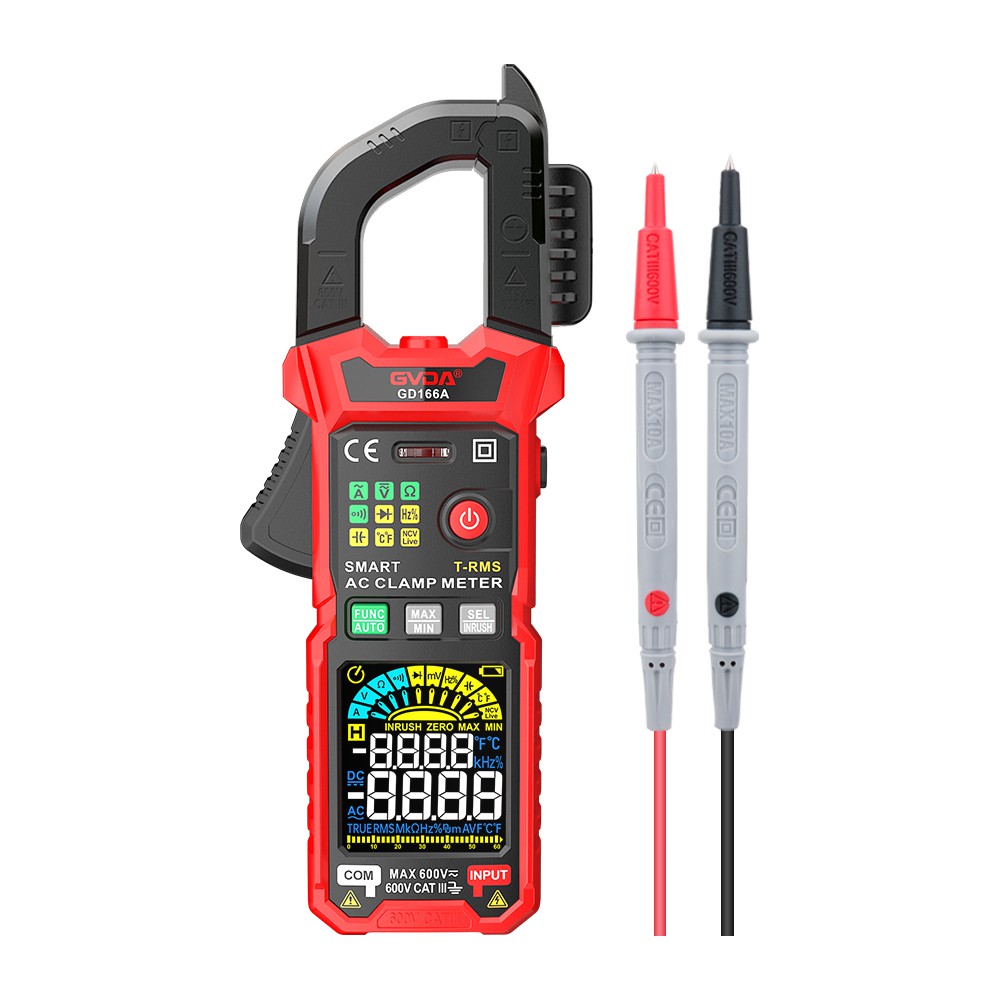

Klämmätaren liknar klämman till utseendet. Vid användning passerar ledaren genom klämjärnskärnan, så det kallas klämmätare eller klämamperemeter, vilket är en slags amperemeter som vanligtvis används av elektriker. När man mäter strömmen i kretsen med en vanlig amperemeter måste kretsen brytas och kopplas till amperemetern. Klämmätaren kan mäta strömmen utan att bryta kretsen, vilket är den största egenskapen hos Clamp Ammeter. På grund av bekvämligheten med att mäta ström används den i stor utsträckning.
Clamp Ammeter kan generellt delas in i magnetoelektrisk typ och elektromagnetisk typ. Den magnetiska typen används för att mäta strömfrekvensen växelström, medan den elektromagnetiska typen är en växelström och likström med dubbla ändamål. Dessutom finns det en digital clamp Ammeter, som har fördelarna med intuitiv läsning, hög noggrannhet, enkel användning, etc., och den har också mätfunktionen för AC- och DC-spänning, resistans, diod för allmän digital multimeter.
