Princip och skillnad för att detektera ström mellan multimeter och klämmätare
Huvudfunktioner och arbetsprincip för klämklocka

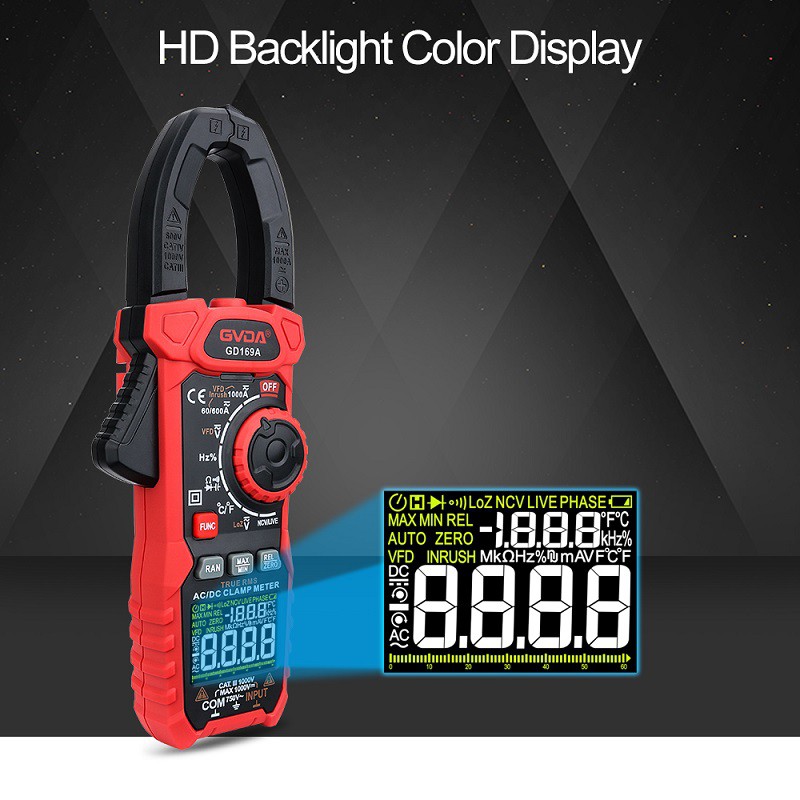

Den mest framträdande egenskapen hos klämmätaren är klämman med en öppning i fronten, som enkelt kan klämmas fast i tråden för att mäta strömmen i slingan, så att det inte är nödvändigt att förstöra eller ändra originallinjen och kan mäta en stor ström. Multimeter har också funktionen att mäta ström, så vad är skillnaden mellan den och klämmätare? Först och främst, låt oss förstå principen och skillnaden mellan multimeter och klämmätare.
Princip för att mäta ström med klämmätare
Arbetsprincipen för klämmätaren för att mäta ström är i princip densamma som för universalpennan. Skillnaden är att klämmätaren inte direkt känner av spänningen på shuntmotståndet utan använder en strömtransformator. Transformator är faktiskt en tillämpning av transformator, som kan omvandla strömmen enligt en viss proportion. Efter att strömtransformatorn är ansluten till lasten är dess primära ekvivalent med ett varv, och den sekundära är fler varv inuti klämmätaren, så strömmen minskas enligt en viss proportion, så strömtransformatorn motsvarar ett steg- upp transformator. Kretsen inuti klämmätaren kan beräkna den uppmätta strömmen genom att detektera spänningen på transformatorns sekundära sida.
Jämfört med multimetern behöver därför klämmätaren inte ändra kretsen vid mätning av ström och kan mäta större ström, såsom strömmen för induktiva belastningar såsom motorer. Men eftersom strömtransformatorn används i klämmätaren, enligt transformatorns arbetsprincip, kan den inte passera DC. Så klämmätaren kan verkligen inte mäta likström? Faktum är att klämmätaren kan mäta likström, men den använder inte en strömtransformator.
Princip för att mäta likström med klämmätare
Eftersom DC inte kan producera förändringen av magnetiskt flöde, kan klämmätaren inte mäta DC-ström om den använder strömtransformator. En transformator används för att mäta växelström, vilket kallas elektromagnetisk transformator, medan en klämmätare för att mäta likström använder en annan sensor-Hall-sensor.
Principen för att mäta likström med Hall-sensor är att när ström flyter genom en tråd kommer den att generera ett magnetiskt fält (liknande en elektromagnet), och detta magnetfält är proportionellt mot strömmen. Clamp-on-mätarens klämma samlar upp det magnetiska fältet som genereras av tråden, vilket detekteras av Hall-elementet som finns i klämman. Hall-elementet är ett magnetiskt känsligt element, som omvandlar magnetfältet till en spänningssignal och matar ut det. Denna spänningssignal kan förstärkas av kretsen för att visa lastens ström. Nuförtiden är många klämmätare AC- och DC-dubbelfunktioner, inklusive elektromagnetiska transformatorer och Hall-sensorer för att detektera AC- respektive DC-strömmar.
