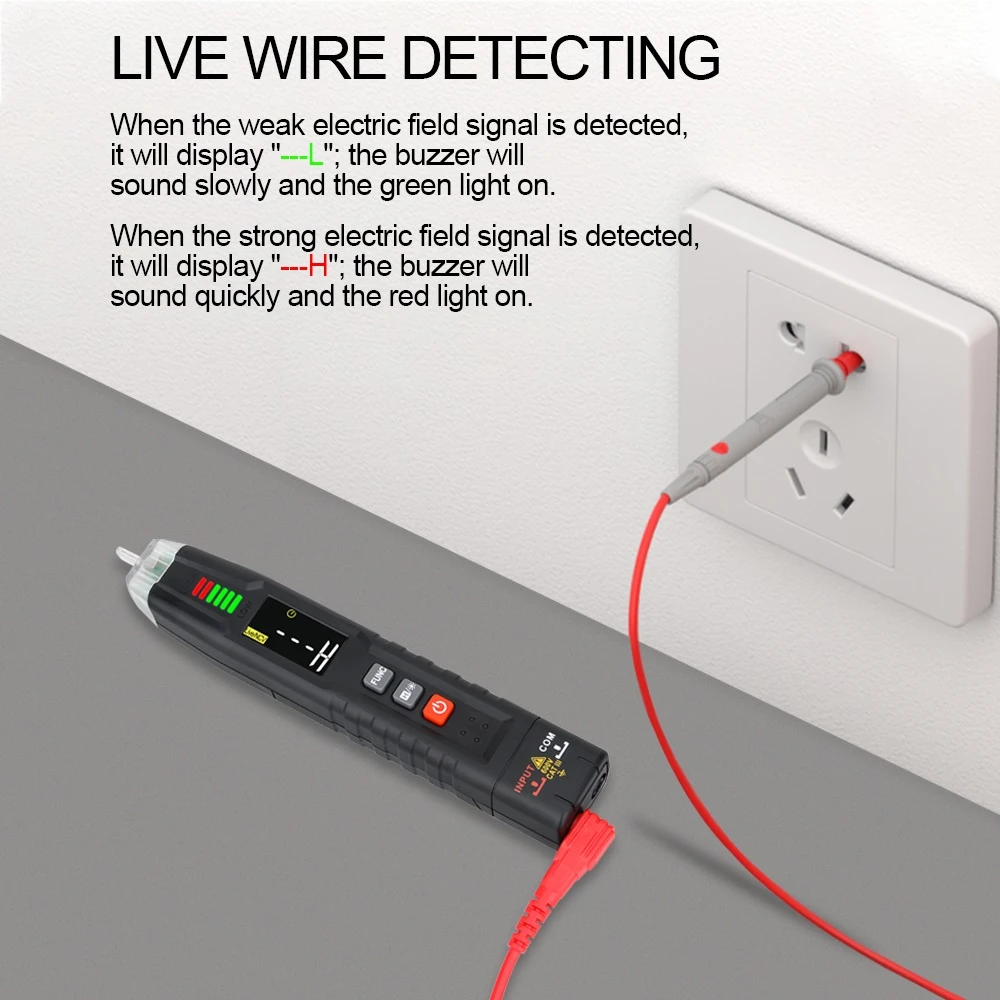

Multimetern kan användas för att mäta dessa områden på moderkortet.
Att använda multimeterns motståndsinställning för att hitta den felaktiga delen används ofta vid reparation av moderkort. Denna metod är enkel, lätt att göra och är en av de vanligaste metoderna för underhåll. Det kan inte bara kontrollera egenskaperna hos chips, utan också kondensatorer, motstånd, transistorer och induktorer och andra komponenter. Huvudinnehållet i motståndskontrollen är följande.
(1) Mätning av resistorer, kondensatorer, induktorer etc. för att fastställa om dessa komponenter är skadade.
(2) Mät kretsen för kortslutning eller läckage, särskilt den öppna kretsen i PCB-kretsen för att förhindra att andra komponenter bränns.
(3) Mät impedansen till jord för huvudkortets chips och dioder, transistorer, kontrollerbara komponenter och andra misstänkta felaktiga enheter, och ta reda på den felaktiga enheten.
Att använda metoden för att kontrollera motståndet bör uppmärksamma tre frågor.
(1) Moderkortet måste stängas av innan den faktiska mätningen.
(2) Den faktiska mätningen kommer att vara annorlunda på grund av valet av olika multimeterväxlar, resultaten kommer att vara olika, måste analyseras från fall till fall.
(3) Mätning av moderkortskretsen eller transistorn, på grund av PN-övergångens roll, måste du utföra två mätningar av positiva och negativa, eftersom envägsmätning inte kan bedöma de bra och dåliga komponenterna.
Metod för att kontrollera spänningen
Använd en multimeter för att mäta spänningen för de relevanta delarna av moderkortet för att ge ledtrådar för att hitta felet. Spänningsdetektering kan generellt delas in i två typer: en är att detektera DC-spänningen; den andra är att detektera AC-spänningen. Följande beskriver den specifika tillämpningen av spänningskontrollmetoden.
(1) DC-spänningskontrollmetod
Att kontrollera likspänningen för den relevanta delen av det felaktiga moderkortet och jämföra den med likspänningen för samma del av det normala moderkortet kan snabbt fastställa felet, isolera felet och därmed ta reda på de skadade chipsen och andra komponenter på moderkortet . De vanligaste metoderna är: att använda mätningen av moderkortets krets och andra komponenter i "spänningsfallet" för att fastställa felet. Denna metod är relativt enkel att använda, men också mer intuitiv. Till exempel: när ett motstånd misstänks ha problem, kan du sätta de två pennorna på multimetern direkt på motståndets två ändar, sedan i multimetern kommer LCD-skärmen att visa avläsningen, om läsningen och det normala värdet av samma eller en mycket liten skillnad (0 ~ 8 Ω), kan i princip dras slutsatsen att motståndet inte är skadat, strömgrenen är i princip normal; om LCD-skärmens avläsning är mycket stor jämfört med det normala motståndet, kan det indikera tre problem. Om LCD-skärmens avläsning skiljer sig mycket från det normala motståndsvärdet, kan det indikera tre problem: A. Motståndet har skadats. A. Motståndet har skadats. Det kan brännas av, träffas av en kortslutning, försämras eller motståndsvärdet har blivit större eller mindre. A. Motståndet har skadats: A. Motståndet kan vara bränt öppet, försämrats eller motståndsvärdet kan ha ökat eller minskat; Kortslutna motstånd är i allmänhet sällsynta, men skador är vanligare när motståndet är uppbränt och resistansvärdet har förändrats mycket. Du kan följa denna krets tills du hittar den skadade komponenten. c. Det finns ett problem med strömförsörjningen till kretsen där motståndet sitter. Strömförsörjningskretsen måste kontrolleras.
(2) Metod för kontroll av växelspänning
Mät växelspänningen med en multimeter för att fastställa närvaron eller frånvaron av pulssignalen. Multimeterns AC-spänningsfil används för att mäta RMS-värdet för sinusformad spänning. Vid mätning av icke-sinusformad spänning representerar avläsningen inte den verkliga vågformsdatan, men närvaron eller frånvaron av vågformsförändringar kan observeras. Om det finns betyder det att klockan eller styrpulsen har en signal; om inte betyder det att klockan eller en styrsignal går förlorad, du kan leta efter signalgenereringsdelen och signalvägsdelen.
