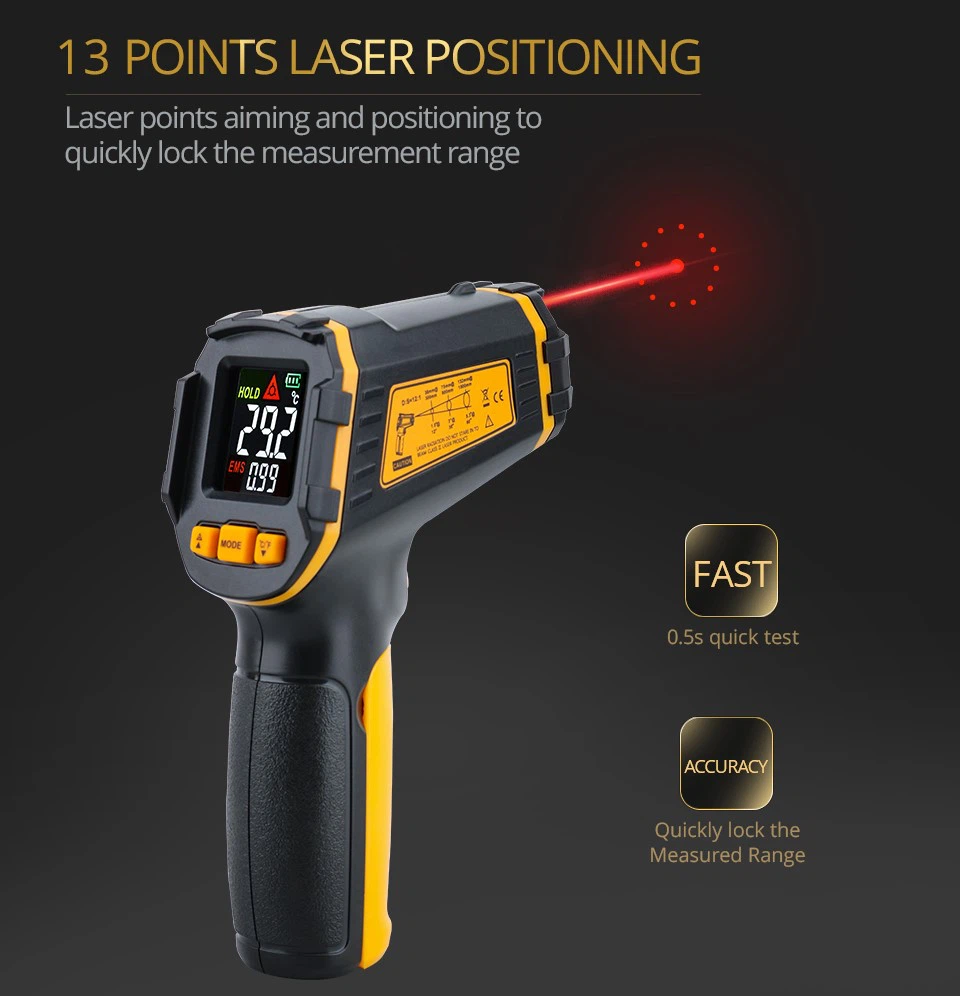

Tre punkter termometer
Infrarött system:
Infraröd termometer består av optiskt system, fotodetektor, signalförstärkare, signalbehandling, displayutgång och andra delar. Det optiska systemet samlar in den infraröda strålningsenergin från målet i dess synfält, och storleken på synfältet bestäms av termometerns optiska delar och dess position. Infraröd energi fokuseras på en fotodetektor och omvandlas till en motsvarande elektrisk signal. Signalen passerar genom förstärkaren och signalbehandlingskretsen och omvandlas till temperaturvärdet för det uppmätta målet efter att ha korrigerats enligt algoritmen för den interna behandlingen av instrumentet och målets emissivitet.
Valet av infraröd termometer kan delas in i tre aspekter:
Prestandaindikatorer, såsom temperaturområde, punktstorlek, arbetsvåglängd, mätnoggrannhet, svarstid, etc.; miljö- och arbetsförhållanden, såsom omgivningstemperatur, fönster, display och utgång, skyddstillbehör, etc.; andra tillval, såsom användarvänlighet, underhåll Och kalibreringsprestanda och pris etc. har också en viss inverkan på valet av termometer. Med den kontinuerliga utvecklingen av teknik och teknologi ger den bästa designen och nya framstegen för infraröda termometrar användarna olika funktioner och multifunktionella instrument, vilket utökar valet.
Bestäm temperaturområdet:
Temperaturmätområdet är termometerns viktigaste prestandaindex. Raytek-produkter (Ray Thai) täcker till exempel ett område på -50 grader - plus 3000 grader, men detta kan inte göras med en typ av infraröd termometer. Varje typ av termometer har sitt eget specifika temperaturområde. Därför måste användarens uppmätta temperaturområde betraktas noggrant och heltäckande, varken för snävt eller för brett. Enligt lagen om svartkroppsstrålning, i spektrumets kortvågsband, kommer förändringen av strålningsenergin som orsakas av temperaturen att överstiga förändringen av strålningsenergin som orsakas av emissivitetsfel. Därför är det bättre att använda kortvåg så mycket som möjligt vid temperaturmätning.
Bestäm målstorlek:
Infraröda termometrar kan delas in i enfärgstermometrar och tvåfärgstermometrar (strålningskolorimetriska termometrar) enligt principen. För monokromatiska termometrar, vid temperaturmätning, bör området för målet som ska mätas fylla termometerns synfält. Det rekommenderas att den uppmätta målstorleken överstiger 50 procent av synfältet. Om målstorleken är mindre än synfältet kommer bakgrundsstrålningsenergin att komma in i termometerns visuella och akustiska symboler och störa temperaturmätningsavläsningarna, vilket orsakar fel. Omvänt, om målet är större än pyrometerns synfält, kommer pyrometern inte att påverkas av bakgrund utanför mätområdet.
Temperaturen på en tvåfärgstermometer bestäms av förhållandet mellan strålningsenergi i två oberoende våglängdsband. Därför, när målet som ska mätas är litet, inte fyller platsen, och det finns rök, damm eller hinder på mätbanan som dämpar strålningsenergin, kommer det inte att påverka mätresultaten. Även vid 95 procents energidämpning kan den erforderliga temperaturmätningsnoggrannheten fortfarande garanteras. För mål som är små och rör sig eller vibrerar; ibland rör sig inom synfältet, eller kan delvis röra sig utanför synfältet, under dessa förhållanden är användningen av en tvåfärgstermometer det bästa valet. Om det är omöjligt att sikta direkt mellan termometern och målet, och mätkanalen är böjd, smal, blockerad etc., är den tvåfärgade fiberoptiska termometern det bästa valet. Detta beror på dess lilla diameter, flexibilitet och förmåga att överföra optisk strålningsenergi över krökta, blockerade och vikta kanaler, vilket möjliggör mätning av mål som är svåra att komma åt, under svåra förhållanden eller nära elektromagnetiska fält.
Bestämma optisk upplösning (avstånd och känslighet)
Den optiska upplösningen bestäms av förhållandet D till S, vilket är förhållandet mellan avståndet D mellan pyrometern och målet och diametern S för mätpunkten. Om termometern måste installeras långt bort från målet på grund av miljöförhållanden, och ett litet mål måste mätas, bör en termometer med hög optisk upplösning väljas. Ju högre optisk upplösning, det vill säga ju högre D:S-förhållande, desto högre kostnad för termometern.
Bestäm våglängdsområdet:
Målmaterialets emissivitet och ytegenskaper bestämmer pyrometerns spektrala respons eller våglängd. För legeringsmaterial med hög reflektivitet finns låg eller varierande emissivitet. I området med hög temperatur är den bästa våglängden för mätning av metallmaterial nära infraröd, och våglängden för {{0}}.18-1.0μm kan väljas. Andra temperaturzoner kan välja 1,6μm, 2,2μm och 3,9μm våglängder. Eftersom vissa material är transparenta vid en viss våglängd kommer infraröd energi att tränga igenom dessa material, och en speciell våglängd bör väljas för detta material. Till exempel används våglängderna 10 μm, 2,2 μm och 3,9 μm för att mäta glasets inre temperatur (glaset som ska testas måste vara mycket tjockt, annars kommer det att passera genom) våglängder; våglängden på 5.0 μm används för att mäta glasets inre temperatur; Våglängden 3,43 μm används för att mäta polyetenplastfilm och våglängden 4,3 μm eller 7,9 μm används för polyester. Om tjockleken överstiger 0,4 mm, välj 8-14μm våglängd; ett annat exempel är att mäta C02 i lågan med en smalbandig 4. 24-4.3μm våglängd, mäta C0 i lågan med en smalbandig 4,64μm våglängd och mäta N02 i lågan med en 4,47μm våglängd .
Bestäm svarstid:
Svarstiden indikerar reaktionshastigheten för den infraröda termometern till den uppmätta temperaturförändringen, vilket definieras som den tid som krävs för att nå 95 procent av energin för den slutliga avläsningen, som är relaterad till tidskonstanten för fotodetektorn, signalbehandlingskretsen och displaysystem. Svarstiden för den nya infraröda termometern kan nå 1ms. Detta är mycket snabbare än mätmetoden för kontakttemperatur. Om målets rörelsehastighet är mycket snabb eller vid mätning av ett snabbt uppvärmande mål, bör en infraröd termometer med snabb respons väljas, annars uppnås inte tillräckligt signalsvar och mätnoggrannheten minskas. Det är dock inte alla applikationer som kräver en infraröd termometer med snabb respons. För stationära eller måltermiska processer där termisk tröghet existerar, kan pyrometerns svarstid sänkas. Därför bör valet av svarstid för den infraröda termometern anpassas till situationen för det uppmätta målet.
