Använda en digital multimeter för att kontrollera de elektriska ledningarnas kontinuitet

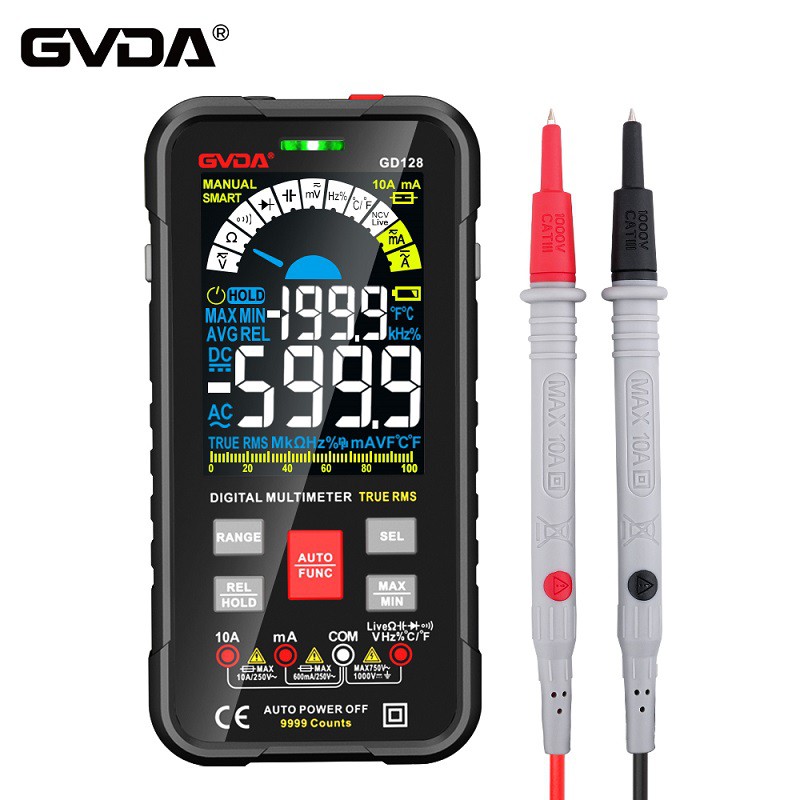

1. Den digitala multimetern är ett skarpt verktyg för elektronisk mätning, som kan användas för att mäta kretsens kontinuitet i det dagliga livet. Multimetrar är uppdelade i digitala multimetrar och pekare multimetrar. Generellt uppdelad i spänningsfiler (AC plus DC), strömfiler (AC plus DC), motståndsfiler. Resistansfilen används för att mäta kontinuitet, vilket är den enklaste funktionen.
2. Låt oss ta en tandsond som exempel. Sonden är ett plasthandtag kopplat med två metallnålar, vilket liknar vår vanliga lädertråd. För att bedöma om punkt A och punkt B är sammankopplade använder vi följande steg:
1) Först av allt, se till att kablaget är korrekt, att den svarta ledningen är insatt i COM-uttaget och den röda ledningen är i V (omiga eller diodgränssnitt)
2) Växelläget är placerat på 200 av motståndsväxeln, eller växeln för "summer, diod".
3) Den röda eller svarta pennan är ansluten till ändarna av A respektive B som ska mätas. Om A och B är bortkopplade kommer LCD-skärmen att visa "1", vilket betyder att motståndet är oändligt.
4) Använd samma metod för att mäta punkterna A och C för att avgöra om de är anslutna. Om kabeln är ansluten hörs ett pipljud och LCD-skärmen visar ett nummer nära "0", i det här exemplet visas "0.001"; När du använder motståndsfilen, om tråden är ansluten, kommer den att visa Antal slag mindre än 200. Multimeterns noggrannhet är annorlunda, och mätnumret är också annorlunda, men när den är påslagen kommer det att vara ett nummer nära noll.
