Varför används reglerad strömförsörjning i stor utsträckning?
Det finns många klassificeringsmetoder för reglerade nätaggregat. Beroende på typen av utgångsströmförsörjning är de uppdelade i DC-reglerad strömförsörjning och AC-reglerad strömförsörjning; enligt anslutningsmetoden mellan den spänningsstabiliserande kretsen och lasten är de uppdelade i seriereglerad strömförsörjning och parallellreglerad strömförsörjning; enligt justeringsröret Arbetstillståndet är uppdelat i linjärt reglerad strömförsörjning och omkopplingsreglerad strömförsörjning; beroende på kretstyp är den uppdelad i enkel reglerad strömförsörjning och återkopplingstyp reglerad strömförsörjning, etc.

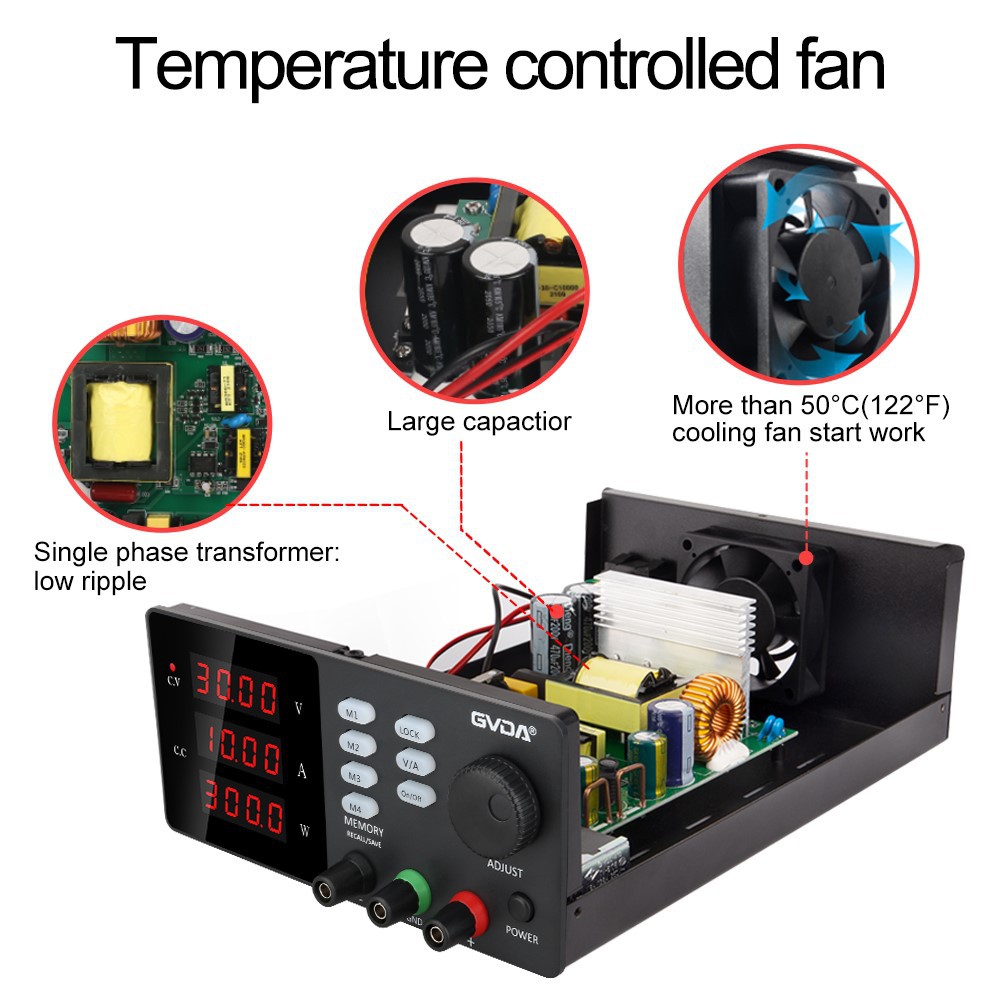

Fördelar och nackdelar med att byta reglerad strömförsörjning
fördel:
Jämfört med "seriereglerad reglerad strömförsörjning" är "switch-typ reglerad strömförsörjning" mer effektiv och energibesparande; har en stark förmåga att anpassa sig till förändringar i elnätet; har ett brett justerbart område för utspänning; ett kopplingsrör kan enkelt erhålla flera uppsättningar av spänningsnivåer. Strömförsörjning; liten storlek, lätt vikt och många andra fördelar, det används ofta.
(1) Låg strömförbrukning och hög effektivitet
(2) Liten storlek och lätt vikt
(3) Brett spänningsstabiliseringsområde
(4) Filtreringens effektivitet är avsevärt förbättrad, vilket kraftigt minskar kapaciteten och volymen hos filterkondensatorer.
(5) Kretsformer är flexibla och mångsidiga
Arbetsprincip: Efter likriktning och filtrering tillförs DC-spänningen till basen av justeringsröret av R1, vilket gör att justeringsröret slås på. När V1 slås på går spänningen genom RP och R2 för att slå på V2, och sedan slås även V3 på. Vid denna tidpunkt, V1, Emitter- och kollektorspänningarna för V2 och V3 ändras inte längre (dess funktion är exakt densamma som spänningsregulatorröret). Genom att justera RP kan en stabil utspänning erhållas. Förhållandet mellan R1, RP, R2 och R3 bestämmer utspänningsvärdet för denna krets.
Skillnaden mellan linjärt reglerad strömförsörjning och switchande strömförsörjning
Växlingsströmförsörjningen omvandlar DC till högfrekventa pulser och utför sedan elektromagnetisk omvandling för att uppnå spänningsomvandling och spänningsstabilisering. En linjär reglerad strömförsörjning kopplar direkt en styrbar justeringskomponent i serie för att dela ingångslikspänningen för att uppnå spänningsomvandling och spänningsstabilisering. Det motsvarar i huvudsak att seriekoppla ett variabelt motstånd.
Att byta reglerad strömförsörjning är mycket effektiv och kan öka eller trappa ner. Linjärt reglerade nätaggregat kan bara sänka spänningen och har låg verkningsgrad. Att byta reglerad strömförsörjning kommer att producera högfrekventa störningar, medan linjärt reglerade strömförsörjningar inte har några störningar.
