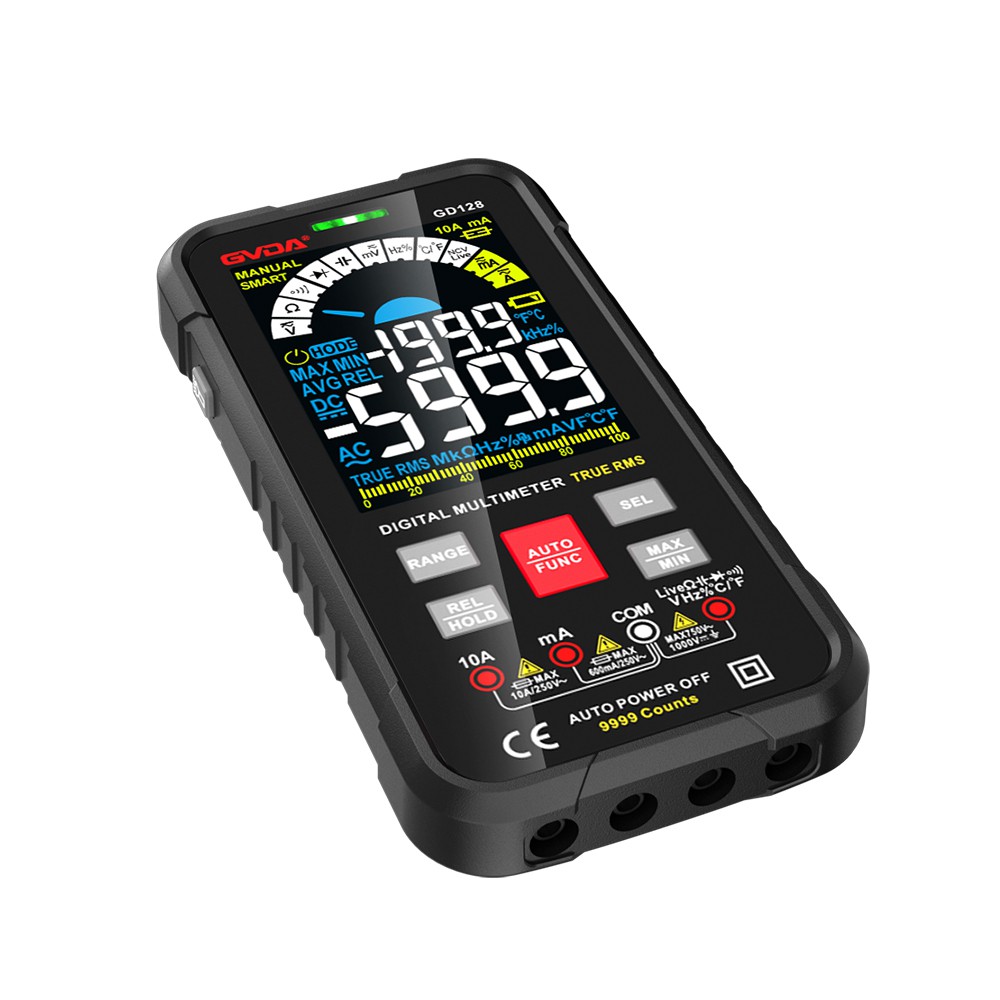

Hur använder man en multimeter för att kontrollera om ledningen är kortsluten eller jordad?
Om du vill kontrollera om det är kortslutning i ledningen. Först och främst bör linjen stängas av, och sedan ska varje lastbrytare öppnas, och motståndet mellan de två linjerna ska blockeras av multimeterns ohm. Normalt gäller att ju högre motstånd desto bättre. Om du bedömer om ledningen är jordad eller inte kan du använda multimeterns ohmblock. För att mäta resistansen för varje linje mot jord. Även ju större desto bättre. Det bör påpekas att det inte är korrekt att använda en multimeter för att mäta om det är kortslutning och jordning i ledningen. Det borde det inte vara, om jordnings- eller kortslutningsmotståndet är mycket litet, kan det detekteras med en multimeter, om motståndet är något större. En multimeter kan inte kontrollera det, den är i 380V lågspänningskretsen. Mätningar bör göras med en 500V megger, antingen mellan ledningar eller till jord. Båda bör vara över 0,38 megaohm. Annars är det okvalificerat.
Först och främst måste du separera den strömförande ledningen och den neutrala ledningen.
Jordledning: Vrid multimetern till växelspänningsområdet, och området är högre än 220V. Sätt in den röda testkabeln i spänningshålet, låt den svarta testsladden vara urkopplad, sätt sedan in den röda testkabeln i ett av uttagen på uttaget och observera avläsningen.
Den med störst avläsning är den strömförande kabeln, den med den mindre avläsningen är nollledaren, och den som i princip inte har någon rörlig avläsning är jordledningen.
Om två avläsningar är små och en avläsning är stor, betyder det att jordledningen inte är jordad, och jordledningen är också ansluten till nollledningen. Det andra steget bakom behöver inte mätas.
Vrid multimetern till testfunktionen "kortslutning" (om det inte finns något motståndstest), anslut de röda och svarta testkablarna till kretsens jord respektive jord på elnätet. Om testresultatet är en kortslutning eller motståndet är extremt litet är ledningen jordad, annars är den inte det.
Kontrollera läckaget och jordningen och vrid multimetern till 200M. Till exempel, för att mäta isoleringen av utrustning, anslut ena änden av testkabeln till utrustningens skal eller jordkabeln och den andra änden av testkabeln till ledningen. Vid mätning av isolering ska händerna inte röra testkablarna för att förhindra mätfel.
Justera resistansen på multimetern till 20K eller 200K, stäng av huvudströmförsörjningen och ladda strömförsörjningen, använd multimetern för att ansluta en testledning till den strömförande ledningen och en testledning till jordledningen för att kontrollera motståndsvärdet, sedan Anslut en testledning till den neutrala ledningen och en testledning till jordledningen och titta på motståndsvärdet två gånger. Om det finns ett resistansvärde över 7,3 eller 14. ovan betyder det att den strömförande ledningen eller den neutrala ledningen som är ansluten till resistansvärdet läcker.
Många elektriker kommer att säga åt dig att stänga av all ström och mäta motståndet mellan de två ledningarna med den minsta motståndsväxeln (eller diodväxeln) för att se om den är nära {{0}} ohm (eller dioden) växeln visar 0).
Kärnan i spänningen är potentialskillnaden. Så länge spänningen mellan de två ledningarna är 0 kan den mätas med hjälp av resistansfiler:
1. Antag att du vill mäta om det är kortslutning mellan linje A och linje B. Det kan finnas en spänning (till exempel 220 volt) mellan linje A och linje B till nolllinjen. Potentialerna på deras linjer är potential A respektive potential B. Många tror till en början att om man direkt använder motståndsväxel för att mäta så måste man stänga av strömförsörjningen på linje A och linje B innan mätning. Denna idé är inte fel, men för konservativ.
2. Växla multimetern direkt till AC-spänningsområdet, välj det högsta området, såsom AC1000 volt, och använd sedan multimeterns AC-spänningsområde för att mäta linje A och linje B. Om det finns en relativt hög spänning mellan de två ledningar (som 200 volt), kan det bevisas att potentialen A och potentialen B inte är lika, det vill säga att det finns en spänningsskillnad mellan potentialen A och potentialen B. De två ledningarna är inte ekvipotentiala, och de två linjerna är inte kortslutna.
3. Om det inte finns någon spänning mellan linje A och linje B med växelspänningsområdet, för att säkerställa att det inte finns någon likspänning mellan dem, använd ett likspänningsområde som 1000 volt för att bekräfta att det finns ingen likspänning. Detta kan bevisa att potentialen A och potentialen B är lika. Observera att att de är lika betyder inte att de inte har någon spänning på nolllinjen N. Till exempel är linje A och linje B båda 220 volt till nolllinjen N, men spänningen mellan dem är också 0 volt. För närvarande kan du använda det minsta motståndsintervallet för att mäta motståndet mellan dessa två linjer. De två ledningarna är kortslutna.
4. När det gäller att mäta om det är jordat kan du helt enkelt använda ovanstående metod för att mäta det. Tanken är att förstå jordledningen som en vanlig ledning. Men generellt sett kan du använda en megger för att mäta isolationsresistansen (5 megaohm för allmän isolering) för att mäta om den nuddar marken. Vid denna tidpunkt måste du stänga av strömmen för att mäta.
