Anslut först multimetern till testdiodens ände, använd den röda testkabeln på multimetern för att röra vid ett av stiften på trioden och använd den andra testkabeln på multimetern för att testa de återstående stiften tills följande resultat erhålls:
1. Om transistorns svarta testkabel är ansluten till ett av stiften och den röda testkabeln används för att mäta att de andra två stiften leder och det finns en spänningsdisplay, då är transistorn en PNP-transistor, och svart testkabel är ansluten till basen B på transistorn. , när du använder metoden ovan för att testa, är spänningen på den röda testkabeln på multimetern som är ansluten till ett av stiften något högre, då är detta stift triodens emitter E, och det återstående stiftet med en lägre spänning är samlare C.
2. Om den röda testkabeln på trioden är ansluten till ett av stiften, och de andra två stiften är anslutna till den svarta testkabeln, finns en spänningsdisplay, då är transistorn en NPN-transistor, och stiftet ansluten till den röda testledningen är basen B på transistorn. , vid testning med metoden ovan är spänningen på den svarta testledningen på multimetern som är ansluten till ett av stiften något högre, då är detta stift triodens emitter E och det återstående stiftet med en lägre spänning är kollektorn C.
Ett annat sätt är att använda hFE-redskap för att bedöma. Efter att ha bestämt triodens bas och rörtyp, sätt in triodens bas i mäthålet för Lu-värde enligt baspositionen och rörtypen, och sätt in de andra två stiften i två av de återstående tre mäthålen. En, observera storleken på data på skärmen, ta reda på insamlaren och sändaren för trioden, ändra positionen och mät den sedan igen, observera storleken på skärmens värde, upprepa mätningen fyra gånger och jämför och observera. Den med det största uppmätta värdet ska råda, vilket är triodens strömförstärkningsfaktor, och elektroderna på motsvarande jack är triodens kollektor och emitter.
Bedömningen av rörtypen och stiftet på en triod är en grundläggande färdighet för nybörjare inom elektronisk teknik. För att hjälpa läsarna att snabbt förstå mätnings- och bedömningsmetoden, sammanfattar författaren fyra formler: "Tre upp och ner, hitta basen; PN-övergång, bestäm rörtypen; Följ pilen, avböjningen är stor; om du inte är säker , rör på munnen." Låt oss förklara mening för mening.
1. Tre upp och ner, hitta basen
Som vi alla vet är en triod en halvledarenhet som innehåller två PN-övergångar. Enligt de olika anslutningsmetoderna för de två PN-övergångarna kan de delas in i transistorer av NPN-typ och PNP-typ med två olika konduktivitetstyper. Figur 1 visar deras kretssymboler och ekvivalenta kretsar.
För att testa trioden, använd ohm-växeln på multimetern och välj växeln R×100 eller R×1k. Figur 2 visar den ekvivalenta kretsen för multimeterns ohmska stopp. Det kan ses av figuren att den röda testpennan är ansluten till den negativa elektroden på batteriet i klockan, och den svarta testpennan är ansluten till den positiva elektroden på batteriet i klockan.
Anta att vi inte vet om transistorn som testas är NPN eller PNP, och vi kan inte säga vilken elektrod varje stift är. Det första steget i testet är att bestämma vilken stift som är basen. Vid denna tidpunkt tar vi godtyckligt två elektroder (till exempel är dessa två elektroder 1 och 2), använder de två testpennorna på multimetern för att mäta dess motstånd framåt och bakåt och observera nålens avböjningsvinkel; ta sedan 1 igen. , 3 två elektroder och 2, 3 två elektroder, reversera mätningen av deras fram- och bakåtresistans, observera nålens avböjningsvinkel. I dessa tre upp-och-ned-mätningar måste det finnas två mätresultat som liknar varandra: det vill säga i upp-och-ned-mätningen har pekaren en stor avböjning och en liten avböjning; den återstående tiden måste vara att pekarens avböjningsvinkel före och efter upp-och-ned-mätningen är mycket liten. Stiftet är basen vi letar efter (se figur 1 och figur 2 för att förstå dess sanning).
2. PN-övergång, typ fast rör
Efter att ha hittat basen för trioden kan vi bestämma rörets konduktivitetstyp baserat på riktningen för PN-övergången mellan basen och de andra två elektroderna (Figur 1). Rör vid multimeterns svarta testkabel mot baselektroden och den röda testkabeln för att komma i kontakt med valfri elektrod på de andra två elektroderna. Om avböjningsvinkeln för mätarens pekare är stor betyder det att transistorn som testas är ett rör av NPN-typ; om avböjningsvinkeln för mätarens pekare är liten, är röret som testas av PNP-typ.
3. Framåtpil, stor avböjning
Ta reda på basen b, vilken av de två andra elektroderna är kollektorn c och vilken är emittern e? Vid denna tidpunkt kan vi använda metoden för att mäta penetrationsström ICEO för att bestämma kollektorn c och emittern e.
(1) För NPN-triod visas mätkretsen för penetrationsström i figur 3. Enligt denna princip, använd multimeterns svarta och röda testpennor för att mäta fram- och bakåtresistanserna Rce och Rec mellan de två polerna upp och ner . Även om avböjningsvinkeln för multimeterpekaren i de två mätningarna är mycket liten, kommer det alltid att finnas en avböjning om du observerar noggrant. Om vinkeln är något större måste strömflödet vara: svart testledning → c-pol → b-pol → e-pol → röd testledning, strömflödet är exakt samma som pilens riktning i triodsymbolen ("framåt pil"), så vid denna tidpunkt måste den svarta testkabeln Anslutningen vara kollektorn c, och den röda testkabeln måste vara ansluten till emittern e.
(2) För trioden av PNP-typ liknar principen också NPN-typen, och strömflödet måste vara: svart testledning → e-pol → b-pol → c-pol → röd testledning, strömflödet överensstämmer också med pilens riktning i triodsymbolen. Därför måste den svarta testkabeln vid denna tidpunkt anslutas till sändaren e, och den röda testkabeln måste anslutas till kollektorn c (se figur 1 och figur 3).
4. Om du inte kan mäta det, rör på munnen
Om i mätprocessen att "följa pilen är avböjningen stor", om avböjningen av de två mätpekarna före och efter inversionen är för liten för att särskiljas, är det nödvändigt att "flytta munnen". Den specifika metoden är: i de två mätningarna av "framåtpil, stor avböjning", nyp skarven mellan de två testpennorna och stiften med båda händerna, håll baselektroden b med munnen (eller tryck tungan mot den), och fortfarande Samlaren c och emittern e kan särskiljas genom bedömningsmetoden "framåtpil, stor avböjning". Bland dem spelar människokroppen rollen som ett DC-förspänningsmotstånd, och syftet är att göra effekten mer uppenbar.
Använd en digital multimeter för att bestämma triodstiften (grafisk handledning)

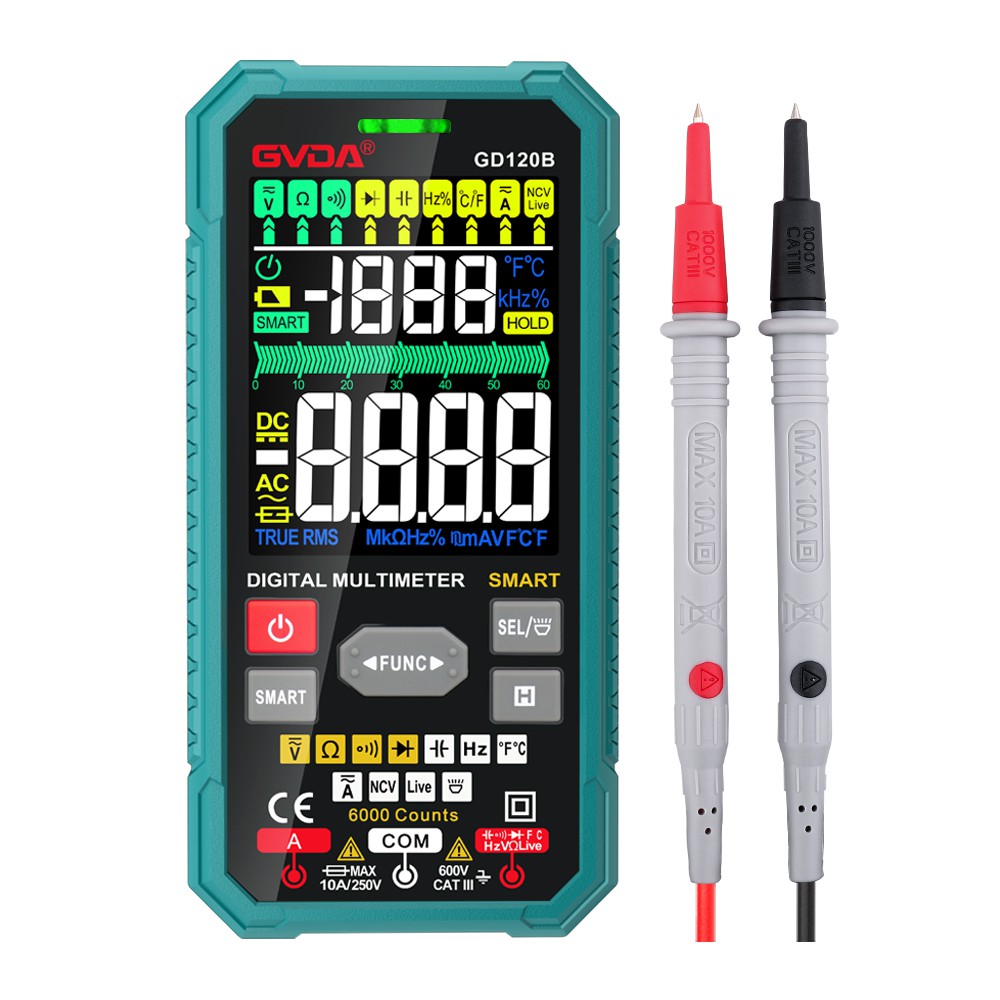

Nu är den digitala multimetern ett mycket populärt elektriker och elektroniskt mätverktyg, och dess bekvämlighet och noggrannhet gynnas av underhållspersonal och elektroniska entusiaster. Men några vänner kommer att säga att den inte är lika bra som en multimeter av pekare när man mäter vissa delar, som att mäta trioder. Jag tror att digitala multimetrar är bekvämare när man mäter trioder. Följande är några av mina egna erfarenheter, jag brukar bedöma små triodenheter på detta sätt. Du kanske vill prova det för att se om det är lätt att använda eller korrigera, och om du har några kommentarer eller frågor kan du skicka ett brev till mig.
Jag har några BC337-transistorer till hands, antar att jag inte vet om det är ett PNP- eller NPN-rör.

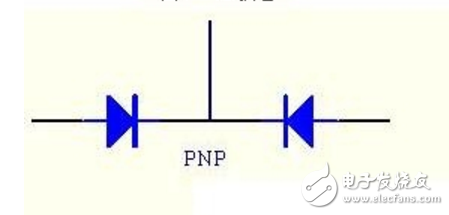

Vi vet att det inre av en triod är som en kombination av två dioder. Dess form är som bilden nedan. Den mellersta är basen (B-stolpen).
Först och främst måste vi hitta basen och avgöra om det är ett PNP- eller NPN-rör. Om vi tittar på figuren ovan kan vi se att basen av PNP-röret är den gemensamma punkten för de två negativa elektroderna, och basen av NPN-röret är den gemensamma punkten för de två positiva elektroderna. Vid denna tidpunkt kan vi använda diodväxeln på den digitala multimetern för att mäta basen, se figur 3. För PNP-röret, när den svarta testkabeln (ansluten till den negativa elektroden på batteriet i mätaren) är på basen. , och den röda testledningen används för att mäta de andra två polerna, är det i allmänhet en liten avläsning (vanligtvis 0.5-0.8) med liten skillnad. är en större läsning (vanligtvis 1). För NPN-mätaren är den röda testkabeln (ansluten till den positiva elektroden på batteriet i mätaren) ansluten till basen. Som framgår av figur 4 och figur 5 är BC337 till hands ett NPN-rör och mittstiftet är basen.
När du väl har hittat basen och vet vilken typ av rör det är, är det dags att bedöma sändaren och samlaren. Om du använder en analog multimeter för detta steg kan du behöva använda båda händerna, och även några vänner kommer att använda sina tungor, vilket kan sägas vara ganska besvärligt. Och använder du tre av det digitala bordet? grundlig? hFE-filen (hFE mäter triodens DC-förstoring) är mycket bekvämare att mäta. Naturligtvis kan du också utelämna ovanstående steg och direkt använda hFE för att mäta triodens stiftpolaritet. Jag tycker att det är bekvämare att lägga till stegen ovan. Var mer exakt.
Sätt multimetern på hFE-filen, och BC337 sänks till det lilla hålet på NPN, och B-polen är motsatt bokstaven B ovan. Läs, vänd sedan de andra två fötterna och läs igen. När avläsningens polaritet är större matchar den bokstaven som är markerad i tabellen ovan. Vid denna tidpunkt bör C- och E-polerna på BC337 kännas igen mot bokstaven. Lärt sig kommer andra trioder att göra detsamma, bekvämt och snabbt.
